Apa pemutus sirkuit vakum?

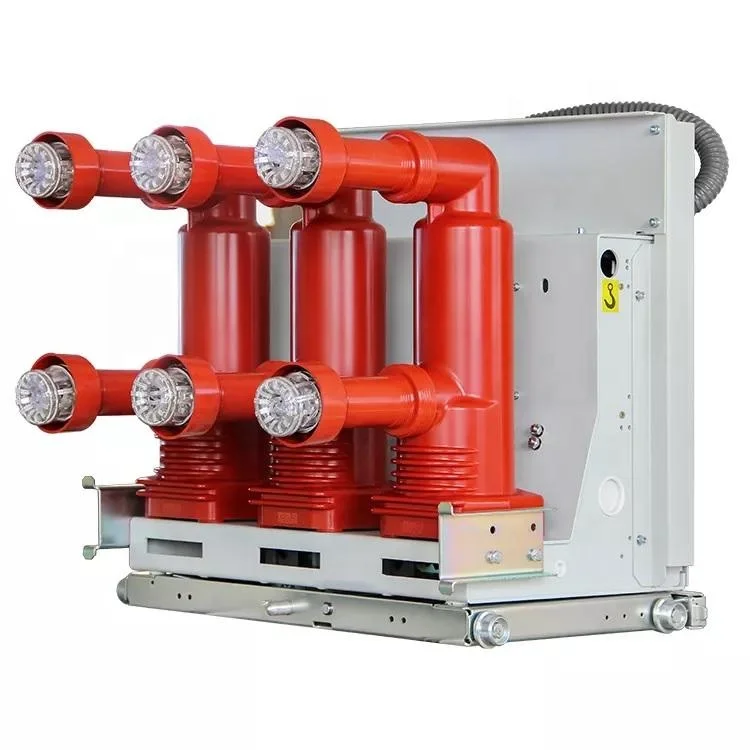

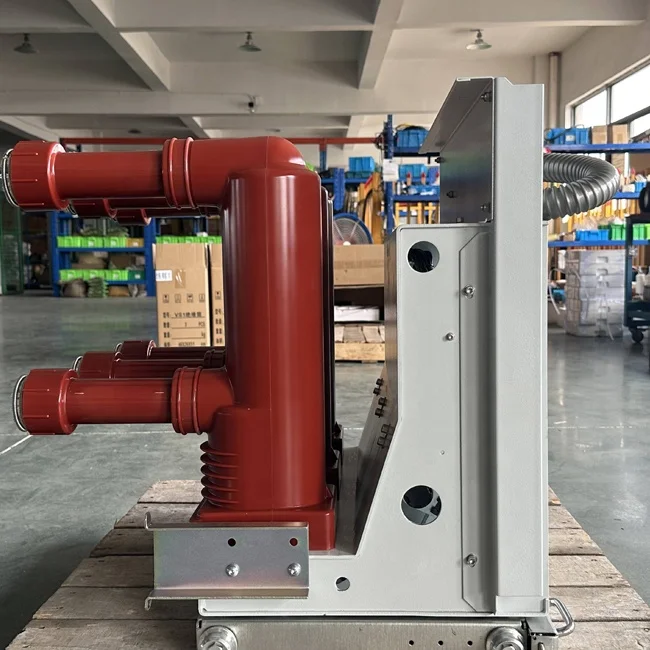

Lugao Vacuum Circuit Breaker (VCB) adalah bagian penting dari peralatan listrik dalam sistem tenaga tegangan tinggi. Tujuannya adalah untuk memotong arus jika terjadi kerusakan, sehingga melindungi sirkuit. Pemutus Sirkuit Vakum Lugao banyak digunakan dalam berbagai aplikasi industri dan komersial, terutama dalam aplikasi tegangan menengah dan tinggi di mana perlindungan yang andal dan efisien sangat penting. Melalui artikel ini, Lugao akan mengarahkan Anda untuk mengeksplorasi prinsip kerja, komponen utama, keunggulan, aplikasi, dan pemeliharaan pemutus sirkuit vakum Lugao kami, menawarkan wawasan mengapa mereka menjadi pilihan populer dalam sistem tenaga listrik sekarang.

Prinsip kerja pemutus sirkuit vakum

Fungsi utama pemutus sirkuit vakum Lugao adalah mengganggu arus kesalahan dan melindungi sirkuit listrik dari potensi kerusakan. Ketika kerusakan terjadi, pemutus sirkuit vakum akan dengan cepat memotong arus untuk mencegah panas berlebih, api, atau konsekuensi berbahaya lainnya. Tidak seperti jenis pemutus sirkuit lainnya, pemutus sirkuit vakum Lugao memadamkan busur di ruang vakum. Ketika kontak di dalam pemutus sirkuit terpisah, busur akan terbentuk di antara mereka. Dalam pemutus sirkuit vakum Lugao, vakum dapat mencegah ionisasi dan dengan cepat mengembalikan isolasi antara kontak, sehingga busur hampir secara instan dapat dipadamkan.

Mengapa menggunakan kekosongan?

Ruang vakum pemutus sirkuit vakum Lugao adalah kunci untuk kinerjanya. Hampir tidak ada partikel dalam ruang hampa, dan kurangnya ionisasi menyulitkan busur untuk bertahan lama. Oleh karena itu, kecepatan pemadaman busur jauh lebih cepat daripada di udara atau gas. Gangguan arus yang efisien ini adalah salah satu alasan utama mengapa pemutus sirkuit vakum banyak digunakan dalam sistem daya tegangan tinggi.

Komponen kunci dari pemutus sirkuit vakum

1. Vacuum Interrupter: Ruang pemadam busur vakum adalah inti dari pemutus sirkuit vakum. Ini terdiri dari dua kontak yang tertutup dalam ruang hampa. Ketika kedua kontak ini terpisah, ruang pemadam busur vakum akan segera memadamkan busur di lingkungan vakum.

2. Mekanisme Operasi:Mekanisme operasi bertanggung jawab untuk membuka dan menutup kontak di ruang pemadaman busur vakum. Ini dapat dioperasikan secara manual atau elektrik untuk secara tepat mengontrol pengoperasian pemutus sirkuit vakum.

3. Bahan isolasi:Karena fakta bahwa pemutus sirkuit vakum biasanya digunakan untuk aplikasi tegangan menengah hingga tinggi, isolasi antar komponen sangat penting. Untuk memastikan operasi yang aman di bawah tegangan tinggi, kami menggunakan bahan isolasi berkualitas tinggi.

4. Perumahan: Pemutus sirkuit vakum biasanya dipasang di kandang kokoh untuk melindunginya dari faktor lingkungan seperti kelembaban dan debu, yang dapat mempengaruhi kinerja mereka.

Keuntungan dari pemutus sirkuit vakum

Dibandingkan dengan jenis pemutus sirkuit lainnya, pemutus sirkuit vakum memiliki banyak keunggulan, menjadikannya pilihan populer dalam sistem tenaga listrik:

1. Kekuatan dielektrik tinggi: Ruang vakum pemutus sirkuit vakum memiliki kekuatan dielektrik yang sangat baik, sehingga dapat memutuskan sirkuit tegangan tinggi tanpa risiko kerusakan.

2. Pemeliharaan Minimal:Pemutus sirkuit vakum memiliki lebih sedikit bagian yang bergerak dan membutuhkan perawatan minimal selama operasi. Ini sangat menguntungkan dalam pemasangan jarak jauh atau gardu tegangan tinggi, di mana pemeliharaan rutin sulit.

3. Operasi cepat: Pemutus sirkuit vakum beroperasi dengan cepat, membuatnya sangat efektif dalam melindungi peralatan dari efek kesalahan. Operasi cepat ini meminimalkan kerusakan dan waktu henti secepat mungkin, meningkatkan keandalan sistem listrik.

4. Ramah Lingkungan: Tidak seperti pemutus sirkuit terisolasi gas, pemutus sirkuit vakum tidak memerlukan gas berbahaya seperti sulfur hexafluoride (SF6) selama operasi, menjadikannya pemutus sirkuit yang ramah lingkungan.

5. Umur Layanan Panjang: Daya tahan dan efisiensi pemutus sirkuit vakum membantu memperpanjang masa pakai mereka. Karena fakta bahwa tingkat vakum tidak berkurang dari waktu ke waktu, pemecah sirkuit ini dapat mempertahankan keefektifannya selama bertahun -tahun, sehingga mengurangi kebutuhan untuk penggantian yang sering.

Aplikasi pemutus sirkuit vakum

Pemutus sirkuit vakum dapat digunakan dalam berbagai kesempatan, terutama untuk aplikasi tegangan menengah dan tinggi. Beberapa aplikasi umum meliputi:

1. Pembangkit Listrik: Di pembangkit listrik, pemutus sirkuit vakum sangat penting untuk melindungi generator, transformator, dan peralatan kritis lainnya. Pemutus sirkuit vakum memastikan bahwa kesalahan apa pun dapat dengan cepat terganggu untuk mencegah kerusakan skala besar dan downtime yang mahal.

2. Substations: Pemutus sirkuit vakum banyak digunakan dalam gardu untuk mengelola sistem tegangan media dan tinggi. Pemutus sirkuit vakum dapat dengan cepat dan efektif memotong arus kesalahan, membuatnya sangat cocok untuk lingkungan ini.

3. Pengaturan Industri: Fasilitas manufaktur dan industri berat bergantung pada pemutus sirkuit vakum untuk melindungi peralatan dari efek kesalahan. Pemutus sirkuit vakum tahan lama dan membutuhkan pemeliharaan rendah, membuatnya sangat cocok untuk aplikasi yang menuntut keandalan tinggi.

4. Bangunan komersial: Bangunan komersial besar dan kompleks kantor biasanya menggunakan pemutus sirkuit vakum untuk memastikan keamanan dan keandalan sistem listrik mereka. Pemutus sirkuit vakum dirancang agar kompak, efisien, dan mudah diintegrasikan ke dalam infrastruktur listrik yang ada.

5. Sistem Kereta Api: Di industri kereta api, pemutus sirkuit vakum digunakan untuk melindungi sistem catu daya yang menjalankan kereta. Desain dan keandalan mereka yang kuat membuat mereka cocok untuk infrastruktur kritis ini.

Pemeliharaan pemutus sirkuit vakum

Fitur signifikan dari pemutus sirkuit vakum adalah persyaratan pemeliharaan yang sangat rendah. Namun, inspeksi dan pemeliharaan reguler dapat memastikan kinerja dan masa kerja yang optimal. Metode pemeliharaan utama untuk pemutus sirkuit vakum meliputi:

1. Pemeriksaan kontak: Meskipun keausan pemutus sirkuit vakum minim, masih perlu untuk memeriksa tanda -tanda korosi pada kontak. Penggantian yang tepat waktu dari kontak aus membantu menjaga efisiensi pemutus sirkuit.

2. Pemeriksaan Integritas Vakum: Kekosongan di ruang pemadam busur harus dipertahankan utuh untuk memastikan pemadaman busur yang andal. Disarankan untuk secara teratur menguji integritas vakum untuk memverifikasi bahwa tidak ada kebocoran atau degradasi.

3. Tes Operasi Mekanik: Pengujian reguler mekanisme operasi diperlukan untuk memastikan pembukaan dan penutupan pemutus sirkuit vakum yang lancar. Komponen mekanis harus dilumasi secara teratur untuk mencegah keausan.

4. Pengujian Listrik: Pengujian listrik reguler, seperti resistensi isolasi dan pengujian resistensi kontak, dapat membantu mengidentifikasi setiap masalah potensial dalam pemutus sirkuit vakum.

Perbandingan dengan jenis pemutus sirkuit lainnya

Untuk memahami nilai unik dari pemutus sirkuit vakum, akan sangat membantu untuk membandingkannya dengan jenis pemutus sirkuit lainnya, seperti pemutus sirkuit udara dan pemutus sirkuit yang diisolasi gas.

- Pemutus Sirkuit Udara (ACB):

Pemutus sirkuit udara bergantung pada udara atmosfer untuk memadamkan busur, yang membuatnya kurang efektif untuk aplikasi tegangan tinggi dibandingkan dengan pemutus sirkuit vakum. Pemutus sirkuit vakum memiliki kekuatan dielektrik yang lebih tinggi, memungkinkan mereka untuk menangani tegangan yang lebih tinggi secara lebih efektif.

- Pemutus sirkuit terisolasi gas (GCB):

Pemutus sirkuit terisolasi gas sering menggunakan gas SF6 untuk memadamkan busur. Meskipun efektif, SF6 adalah gas rumah kaca yang kuat, dan pemutus yang diisolasi gas membutuhkan prosedur penanganan yang ketat. Pemutus sirkuit vakum, sebaliknya, menggunakan pendekatan yang bersih dan berkelanjutan tanpa dampak lingkungan.

Tren dan perkembangan masa depan dalam pemutus sirkuit vakum

Dengan kemajuan teknologi yang berkelanjutan, pemutus sirkuit vakum diharapkan menjadi lebih efisien dan banyak digunakan. Beberapa tren dan perkembangan masa depan di lapangan meliputi:

1. Integrasi dengan Smart Grids: Dengan mempopulerkan kisi -kisi pintar, desain pemutus sirkuit vakum semakin dilengkapi dengan kemampuan pemantauan dan kontrol canggih. Ini memungkinkan pengumpulan data real-time dan remote control, sehingga meningkatkan keandalan dan efisiensi sistem daya.

2. Bahan yang ditingkatkan: Penelitian dalam ilmu material mempromosikan bahan pemutus sirkuit vakum menjadi lebih tahan lama dan efisien. Bahan -bahan ini dirancang untuk lebih memperpanjang masa pakai mereka dan mengurangi persyaratan pemeliharaan.

3. Desain kompak: Struktur pemutus sirkuit vakum menjadi semakin kompak, membuatnya cocok untuk aplikasi dengan ruang terbatas, seperti gardu kota dan bangunan komersial.

4. Deteksi kesalahan yang ditingkatkan: Pemutus sirkuit vakum di masa depan dapat mengadopsi teknologi deteksi kesalahan canggih untuk memberikan respons yang lebih cepat dan lebih akurat terhadap kesalahan. Ini selanjutnya akan mengurangi risiko kerusakan dan meningkatkan keandalan keseluruhan sistem daya.

Kesimpulan

Pemutus sirkuit vakum adalah komponen yang sangat berharga dalam sistem listrik modern, memberikan perlindungan yang andal dan efisien dalam aplikasi tegangan menengah dan tinggi. Dengan mekanisme berbasis vakum yang unik, ia dengan cepat memadamkan busur dan mengganggu arus kesalahan, menawarkan kekuatan dielektrik yang unggul dan keberlanjutan lingkungan dibandingkan dengan jenis pemutus sirkuit lainnya. Persyaratan pemeliharaan minimal, umur panjang, dan kesesuaian untuk berbagai aplikasi menjadikan pemutus sirkuit vakum pilihan populer untuk pembangkit listrik, pengaturan industri, dan bangunan komersial. Saat teknologi terus maju, masa depan pemutus sirkuit vakum menjanjikan efisiensi yang lebih besar, integrasi grid pintar, dan desain kompak.
