Apa saja rencana penggunaan CGS yang dapat ditarik dengan tegangan rendah kabinet yang dapat ditarik?

Apa saja rencana penggunaan CGS yang dapat ditarik dengan tegangan rendah kabinet yang dapat ditarik?

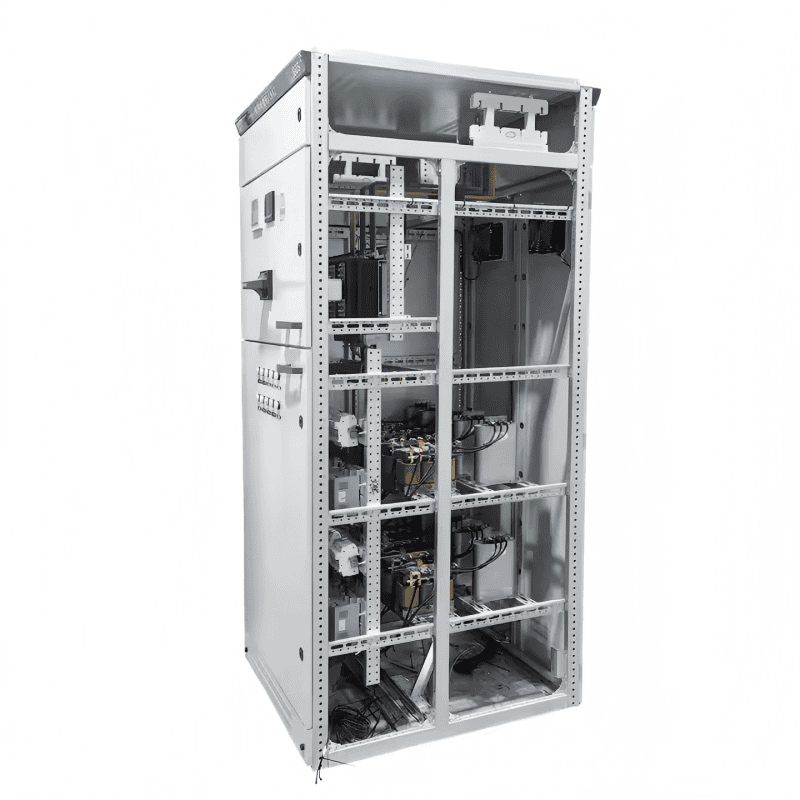

Rencana Sirkuit Utama

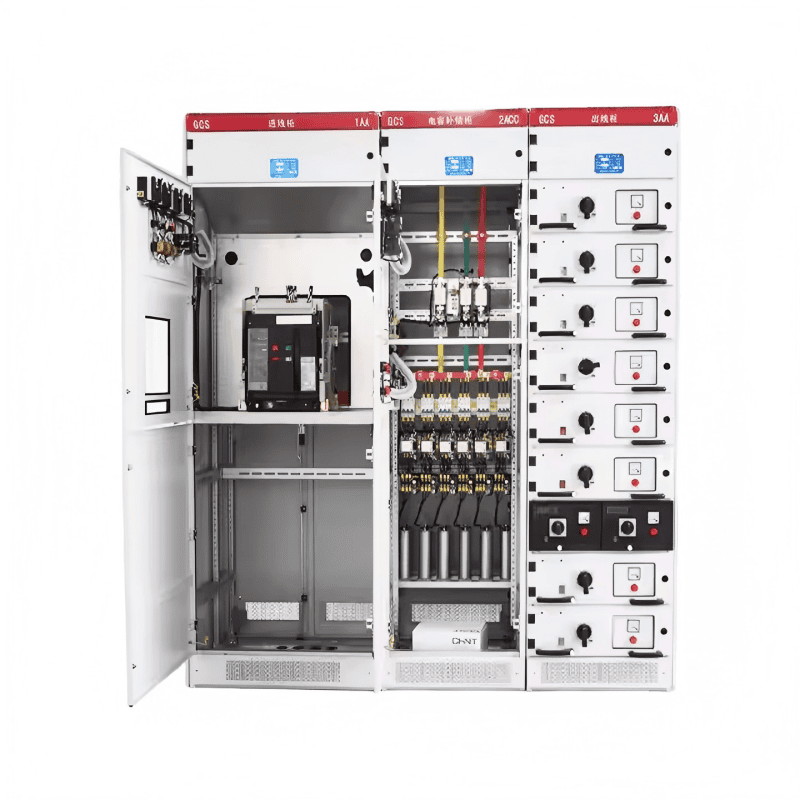

  Rencana sirkuit utama Kabinet GCS memiliki 32 kelompok dan 118 spesifikasi, tidak termasuk rencana dan spesifikasi yang berasal dari perubahan dalam kontrol dan perlindungan sirkuit tambahan. Ini mencakup kebutuhan pembangkit listrik, catu daya dan pengguna daya lainnya, dengan arus kerja 5000A yang dinilai, cocok untuk pemilihan transformator distribusi 2500kVA dan di bawahnya. Kabinet kompensasi kapasitor dirancang untuk memenuhi kebutuhan catu daya dan digunakan untuk meningkatkan faktor daya, dan kabinet reaktor dirancang untuk mempertimbangkan kebutuhan investasi yang komprehensif.

Rencana Sirkuit Auxiliary

  Ada 120 rencana sirkuit tambahan di atlas sirkuit tambahan GCS. Rencana sirkuit tambahan dari bagian operasi DC terutama digunakan untuk sistem pembangkit listrik (stasiun) dari gardu pembangkit listrik. Ini cocok untuk sistem pabrik tegangan rendah 200mW dan di bawah dan 300MW dan di atas unit, mode kontrol umum dari saluran catu daya yang berfungsi (siaga), pengumpan daya dan pengumpan motor.

  Rencana tambahan dari bagian operasi AC terutama digunakan untuk sistem gardu tegangan rendah di pabrik, tambang, perusahaan dan bangunan bertingkat tinggi. Ada 6 kombinasi yang cocok untuk kontrol operasi catu daya ganda. Tidak ada operasi lemparan otomatis standby interlock listrik, pemulihan diri dan sirkuit kontrol lainnya, yang dapat langsung digunakan dalam desain teknik.

  Catu daya kontrol DC adalah DC 220V atau 110V, dan catu daya kontrol AC adalah AC 380V atau 220V. Ini adalah kabinet lengkap yang terdiri dari unit laci. Catu daya kontrol 220V berasal dari catu daya kontrol publik yang ditenagai oleh transformator kontrol khusus di kabinet ini. Catu daya kontrol publik menggunakan transformator kontrol yang tidak digiling, dan catu daya 24V dicadangkan untuk digunakan ketika lampu sinyal arus yang lemah diperlukan.

  Lokasi pemasangan meter jam watt, metode pengantar sinyal tegangan dan persyaratan instalasi dan penggunaan lainnya dirinci dalam "instruksi persiapan" dari diagram sirkuit tambahan.

Busbar utama

Untuk meningkatkan stabilitas termal dinamis busbar dan meningkatkan kenaikan suhu permukaan kontak, semua peralatan menggunakan busbar tembaga keras seri TMY-T2. Busbar tembaga adalah pelapis timah panjang penuh, dan busbar tembaga berlapis perak penuh juga dapat digunakan. Busbar horizontal dan busbar vertikal dipasang di ruang isolasi busbar di kabinet masing -masing. Busbar grounding netral menggunakan bilah tembaga yang keras. Kawat grounding netral horizontal (pena) atau grounding + kawat netral (PE + N) terhubung.

Sakelar utama

Untuk saluran catu daya dan sakelar pengumpan 630A dan di atas, seri DW45 terutama dipilih, dan seri DW48, seri AE, 3WE atau ME juga dapat dipilih. Jika perlu, seri M yang diimpor atau seri F juga dapat dipilih.

Untuk sakelar pengumpan dan kontrol motor di bawah 630A, Wang An memilih seri TG dan CM1. Seri NM, seri CDM, seri TG30 dan sakelar case cetakan lainnya.

Untuk meningkatkan stabilitas dinamis dari sirkuit utama, klem busbar gabungan GCS Series dan dukungan isolasi dirancang. Mereka terbuat dari bahan bantal sintetis yang berkekuatan tinggi dan tahan api dengan kekuatan isolasi tinggi, kinerja pemusnahan diri yang baik dan struktur yang unik.

Untuk mengurangi kenaikan suhu partisi, colokkan kepala dan kepala kabel unit fungsional, adaptor khusus kabinet GCS dirancang. Adaptor memiliki kapasitas besar dan kenaikan suhu rendah.

Jika departemen desain memilih komponen listrik baru dengan kinerja yang lebih baik dan teknologi yang lebih canggih sesuai dengan kebutuhan pengguna, kabinet seri GCS memiliki fleksibilitas yang baik dan tidak akan menyebabkan kesulitan dalam pembuatan dan pemasangan karena komponen listrik yang diperbarui.

Pemilihan komponen listrik

Kabinet GCS terutama menggunakan komponen listrik dengan teknologi canggih, indikator kinerja tinggi dan stabilitas, dan menggunakan teknologi impor yang dapat diproduksi secara massal di Cina.
