​Apa perbedaan antara pemutus sirkuit vakum tegangan tinggi dalam dan luar ruangan?

Dalam sistem distribusi tenaga listrik modern, pemutus sirkuit vakum (VCB) adalah peralatan penting untuk memastikan keamanan dan stabilitas pasokan listrik. Fungsi utamanya adalah dengan cepat memutus arus dan mengisolasi saluran jika terjadi gangguan, mencegah kerusakan peralatan dan pemadaman listrik skala besar. Namun, banyak personel bagian pembelian dan teknik sering bingung tentang perbedaan antara VCB dalam dan luar ruangan saat memilih model. Meski sama-sama menggunakan teknologi pemadam busur vakum, mengapa terdapat perbedaan desain yang begitu signifikan? Dan bagaimana cara memilih berdasarkan skenario proyek?

Sebagai produsen peralatan listrik profesional, Lugao Power, yang menggabungkan produk Pemutus Sirkuit Vakum dalam dan luar ruangan, menguraikan perbedaan inti, fitur desain, dan skenario yang berlaku dari keduanya untuk membantu Anda memilih peralatan yang tepat dengan mudah.

Apa itu Pemutus Sirkuit Vakum (VCB)?

Pemutus sirkuit vakum menggunakan ruang hampa sebagai media pemadam busur dan media isolasi. Mereka menggunakan lingkungan vakum untuk memadamkan busur listrik, sehingga mengendalikan dan melindungi sirkuit. Hal ini menghindari penggunaan minyak atau gas SF6 sehingga lebih aman dan ramah lingkungan. Mereka banyak digunakan di pembangkit listrik dan gardu induk, terutama dalam aplikasi yang memerlukan pengoperasian sering.

Cara paling mendasar untuk membedakannya adalah berdasarkan lingkungan instalasinya. Pemutus sirkuit vakum terutama dibagi menjadi dua kategori: Pemutus sirkuit vakum tegangan tinggi dalam ruangan: Cocok untuk digunakan di lingkungan dalam ruangan yang tertutup dan terkendali, kompatibel dengan switchgear standar, dan memenuhi kondisi pengoperasian dalam ruangan yang stabil.

Pemutus sirkuit vakum tegangan tinggi luar ruangan: Cocok untuk digunakan di berbagai lingkungan luar ruangan yang tidak pasti, tanpa mengkhawatirkan kondisi cuaca buruk.

Baik di dalam maupun di luar ruangan, pemutus sirkuit vakum tegangan tinggi memiliki prinsip pemadaman busur inti yang sama, namun struktur, perlindungan, dan desain insulasinya sepenuhnya disesuaikan agar sesuai dengan skenario yang berbeda.

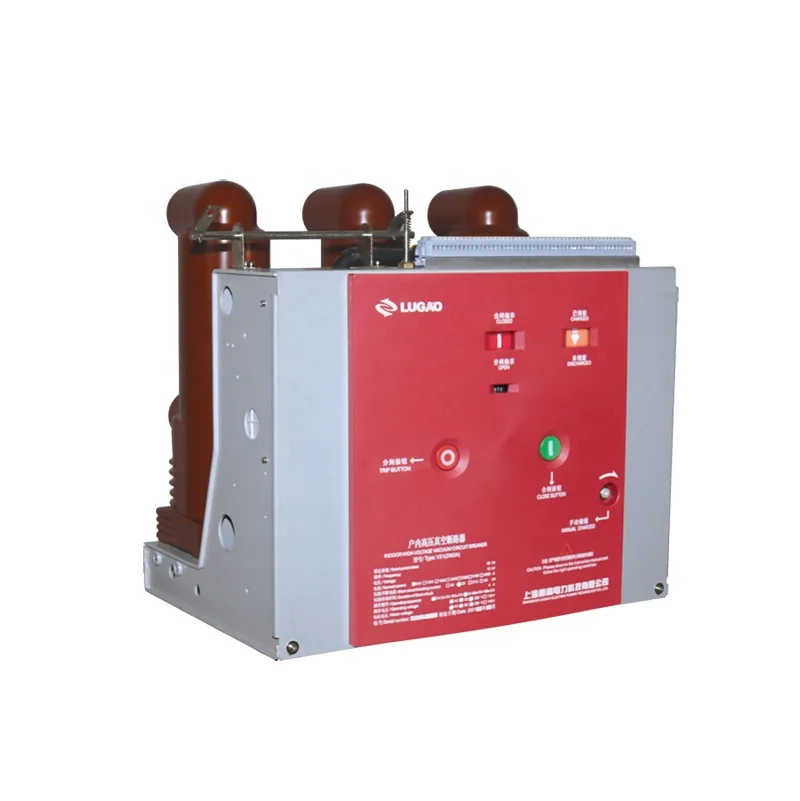

Pemutus Sirkuit Vakum Dalam Ruangan (Seri VS1)

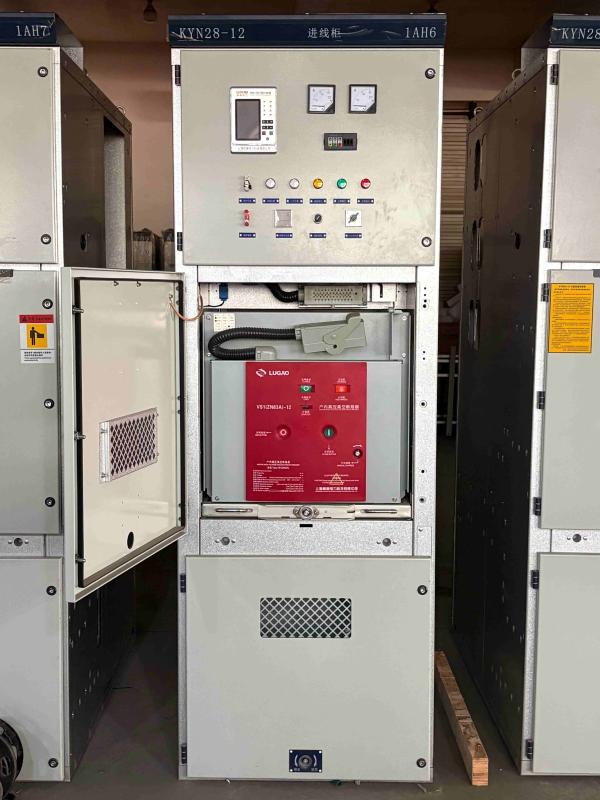

VCB dalam ruangan adalah jenis pemutus arus yang paling umum, biasanya dipasang di ruang tertutup seperti switchgear dan gardu induk dalam ruangan. Pemutus sirkuit vakum dalam ruangan Lugao Power adalah contoh khas desain yang dipasang di kabinet. Mekanisme pengoperasiannya diintegrasikan ke dalam bodi pemutus sirkuit, sehingga memungkinkannya digunakan tidak hanya sebagai unit instalasi tetap namun juga dengan mekanisme propulsi khusus untuk membentuk unit troli. Bagian sirkuit utama dapat memanfaatkan kutub yang disegel secara integral untuk mencapai miniaturisasi pemutus sirkuit dan pengoperasian bebas perawatan. Dapat dilengkapi dengan switchgear seperti KYN28A-12, dan unit tipe tetap juga dapat dilengkapi dengan switchgear tipe tetap seri XGN.

Fitur Desain

1. Struktur Modular Kompak, Dapat Beradaptasi dengan Switchgear Standar

Dimensi VCB dalam ruangan dirancang secara ketat sesuai dengan dimensi switchgear standar seperti KYN28. Ini mengadopsi struktur rangka modular, memungkinkan penyematan langsung ke dalam kabinet untuk pemasangan, memaksimalkan penggunaan ruang distribusi daya dalam ruangan. Pemutus Sirkuit Vakum dalam ruangan Lugao mengintegrasikan pemutus vakum, mekanisme pengoperasian, dan unit kontrol. Panel depan dilengkapi dengan tombol buka dan tutup serta lampu indikator status untuk kemudahan pengoperasian dan pemantauan oleh operator.

2. Peringkat Perlindungan Dasar, Cocok untuk Lingkungan Dalam Ruangan yang Bersih

Karena dipasang di lingkungan dalam ruangan yang kering, bebas hujan, dan bebas UV, tingkat perlindungan VCB dalam ruangan biasanya IP20~IP40, hanya memerlukan perlindungan terhadap kontak yang tidak disengaja dengan jari dan peralatan serta sejumlah kecil debu, tanpa perlu menghadapi kondisi cuaca buruk.

3. Struktur Insulasi Resin Epoksi, Cocok untuk Kondisi Pengoperasian Kabinet

Ruang pemadam busur VCB dalam ruangan dikemas dengan selongsong resin epoksi, memberikan insulasi fase-ke-fase dan fase-ke-tanah, cocok untuk lingkungan kering dan bersih di dalam switchgear. Ukurannya kompak dan memberikan insulasi yang andal.

4. Isolasi Keamanan Dicapai Melalui Switchgear

VCB dalam ruangan itu sendiri tidak memiliki sakelar pemisah yang terlihat; fungsi isolasi keselamatan dicapai melalui sakelar pembumian dan sakelar pemisah pada switchgear, cocok untuk skenario dengan perlindungan interlocking kabinet yang komprehensif.

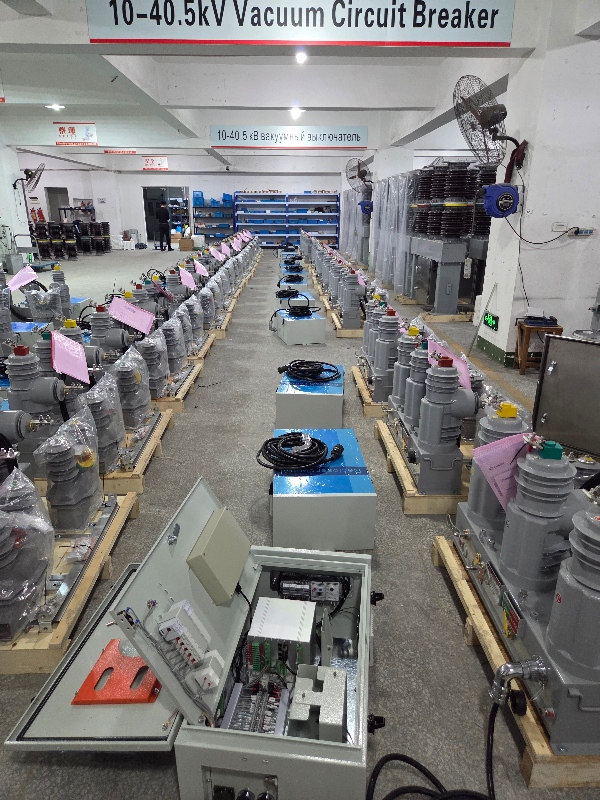

Pemutus Sirkuit Vakum Luar Ruangan (Seri ZW32)

Karena VCB luar ruangan perlu terpapar ke luar ruangan dalam waktu lama, menghadapi kondisi seperti matahari dan hujan, perbedaan suhu ekstrem, dan polusi debu, desainnya menekankan daya tahan dan perlindungan. VCB luar ruangan Lugao Electric dicirikan oleh ukurannya yang kecil, ringan, sifat anti-kondensasi, dan pengoperasian bebas perawatan:

Fitur Desain

1. Struktur Tertutup Sepenuhnya Tipe Pasca Tiga Fase Penyegelan Tinggi

Pemutus Sirkuit Vakum Luar Ruangan mengadopsi desain yang tersegel sepenuhnya, mencapai tingkat perlindungan IP65 ke atas. Mereka benar-benar tahan air, tahan debu, dan anti-kondensasi, memungkinkan pengoperasian yang stabil di lingkungan hujan, salju, dan berdebu untuk waktu yang lama. Mereka juga tahan terhadap suhu tinggi, radiasi UV, dan penuaan, tidak terpengaruh oleh perubahan cuaca luar ruangan.

2. Bushing Isolasi Karet Silikon Jarak Rambat Besar

Pemutus Sirkuit Vakum Luar Ruang menggunakan bushing insulasi jenis rok payung karet silikon (atau keramik) dengan jarak rambat yang besar. Dibandingkan dengan bushing resin epoksi dalam ruangan, bushing ini memberikan jarak rambat yang lebih panjang, mencegah pelepasan flashover di lingkungan luar ruangan yang lembap dan tercemar, serta menawarkan ketahanan yang unggul terhadap penuaan akibat sinar UV.

3. Pengoperasian yang mudah dan fleksibel memastikan keamanan. Pemutus Sirkuit Vakum luar ruangan Lugao dapat dioperasikan secara manual, elektrik, atau jarak jauh. Mereka memberikan pemutusan yang terlihat jelas, memastikan isolasi listrik yang andal selama pemeliharaan tanpa memerlukan sakelar pemutus tambahan, sehingga cocok untuk lingkungan luar ruangan tanpa switchgear tertutup.

4. Opsi pemasangan fleksibel yang dapat disesuaikan dengan skenario luar ruangan. VCB luar ruangan mendukung berbagai metode pemasangan, termasuk pemasangan di tiang dan di lantai, sehingga menghilangkan kebutuhan akan ruang distribusi dalam ruangan khusus. Hal ini membuatnya sangat cocok untuk lokasi yang sering memerlukan pengoperasian.

Tabel Perbandingan Perbedaan Inti antara Pemutus Sirkuit Vakum Dalam dan Luar Ruangan

Bagaimana cara memilih Pemutus Sirkuit Vakum yang tepat untuk proyek Anda?

Saat memilih VCB, fokuslah pada tiga aspek utama: lingkungan instalasi, persyaratan perlindungan, dan skenario pemeliharaan:

1. Prioritaskan lingkungan instalasi. Jika peralatan dipasang di ruang tertutup seperti switchgear dalam ruangan atau ruang distribusi, VCB dalam ruangan sudah cukup, sehingga menawarkan biaya lebih rendah dan kompatibilitas lebih baik. Namun, untuk skenario saluran udara luar ruangan atau pemasangan tiang, VCB luar ruangan harus dipilih; jika tidak, peralatan akan cepat rusak karena hujan, kondensasi, dan polusi.

2. Menilai tingkat keparahan lingkungan. Untuk lingkungan yang sangat tercemar dan korosif seperti wilayah pesisir dan kawasan industri kimia, bahkan lingkungan dalam ruangan pun harus memprioritaskan VCB dalam ruangan dengan tingkat perlindungan tinggi. Di area luar ruangan yang sangat tercemar, jarak rambat yang jauh dan VCB luar ruangan anti-kotor harus dipilih.

3. Pertimbangkan kebutuhan pemeliharaan. Untuk skenario luar ruangan yang terpencil, prioritaskan VCB luar ruangan dengan sakelar pemutus terintegrasi dan desain bebas perawatan untuk mengurangi kesulitan pemeliharaan di lokasi. Untuk skenario dalam ruangan, pilih model VCB dalam ruangan yang sesuai berdasarkan konfigurasi switchgear.

Sebagai pabrik dengan pengalaman manufaktur lebih dari 20 tahun, Lugao Power dapat memberikan solusi pemilihan VCB yang disesuaikan berdasarkan tingkat voltase proyek Anda, parameter arus, dan lingkungan pemasangan, membantu Anda mencocokkan peralatan yang paling sesuai.

FAQ: Pemutus Sirkuit Vakum Dalam Ruangan vs. Luar Ruangan

1.Dapatkah saya menggunakan VCB dalam ruangan di luar ruangan untuk menghemat biaya?

Ini tidak disarankan. Pemutus sirkuit vakum dalam ruangan tidak memiliki fitur yang diperlukan untuk penggunaan di luar ruangan, seperti insulasi tahan hujan, tahan UV, dan tahan polusi. Hal ini menimbulkan bahaya keselamatan dan akan membatalkan garansi.

2.Bisakah model VCB yang sama berfungsi untuk proyek di dalam dan luar ruangan?

Mereka tidak bisa dipertukarkan. Meskipun menggunakan teknologi pemecah vakum yang sama, desain mekanis dan isolasinya dirancang khusus untuk lingkungan tertentu. Menggunakan tipe yang salah dapat menyebabkan kerusakan dini dan bahaya keselamatan.

3.Apakah VCB luar ruangan memerlukan perawatan?

Pemutus sirkuit vakum luar ruangan Lugao dirancang dengan struktur tertutup sepenuhnya, memungkinkan pengoperasian dengan perawatan rendah atau bebas perawatan. Namun, pemeriksaan visual secara berkala terhadap kondisi isolator tetap disarankan.

4.Apakah logika pemilihan untuk VCB dalam dan luar ruangan sama untuk 10kV dan 35kV?

Logikanya persis sama, pertama, tentukan lingkungan instalasi, prinsip pemilihan tetap tidak berubah terlepas dari level tegangan.

5.Apakah ada perbedaan harga yang besar antara kedua jenis VCB tersebut?

Untuk spesifikasi tegangan dan arus yang sama, VCB outdoor lebih mahal dibandingkan VCB indoor. Hal ini karena model luar ruangan menggunakan insulasi tahan cuaca yang tinggi, struktur kedap air yang tertutup rapat, dan cangkang yang lebih tebal, sehingga menghasilkan biaya produksi dan material yang lebih tinggi.
