Mengapa Pemutus Sirkuit Tegangan Tinggi Penting untuk Keamanan Jaringan Listrik?

Jaringan listrik modern beroperasi di bawah tekanan listrik yang ekstrim, dengan arus gangguan yang dapat melebihi 50 kiloampere dan tingkat tegangan mencapai 765 kilovolt. Tanpa mekanisme interupsi yang cepat dan andal, satu korsleting dapat mengakibatkan pemadaman listrik yang berdampak pada jutaan orang, atau lebih buruk lagi, menyebabkan ledakan busur listrik yang menghancurkan gardu induk.Pemutus Arus Tegangan Tinggiberfungsi sebagai perangkat yang paling aman dari kegagalan. Mereka mendeteksi lonjakan arus yang tidak normal dan memisahkan kontak listrik secara mekanis dalam hitungan milidetik, memadamkan busur yang dihasilkan menggunakan media pendinginan canggih seperti gas SF6 atau penyela vakum. Bagi operator jaringan listrik, Pemutus Arus Tegangan Tinggi bukanlah komponen pasif melainkan pelindung aktif yang mengisolasi bagian-bagian yang rusak sekaligus menjaga jaringan yang sehat. Di Lugao Power Co., Ltd., filosofi teknik kami menempatkan keandalan pemutus sebagai inti dari setiap strategi transmisi dan distribusi karena kami memahami bahwa keselamatan dan kontinuitas bergantung pada tindakan sepersekian detik.

Namun mekanisme spesifik apa yang membuat Pemutus Arus Tegangan Tinggi tidak tergantikan dibandingkan dengan sekering atau sakelar pemutus beban? Jawabannya terletak pada kemampuannya untuk memutus arus gangguan berulang kali tanpa perawatan, menahan tegangan pemulihan transien, dan berkoordinasi dengan relai proteksi. Tidak seperti sekring yang rusak sendiri setelah satu kali pengoperasian, Pemutus Arus Tegangan Tinggi dapat membuka dan menutup ribuan kali, sehingga ideal untuk skema penutupan otomatis yang menghilangkan gangguan sementara (seperti sambaran petir) secara otomatis. Selain itu, desain modern menggabungkan sensor pemantauan kondisi yang memprediksi degradasi isolasi sebelum terjadi kegagalan. Dalam panduan mendetail ini, kita akan mengeksplorasi fisika kepunahan busur, membandingkan teknologi pemutus, dan memberikan wawasan yang dapat ditindaklanjuti mengenai seleksi dan pengujian. Pabrik kami telah memproduksi lebih dari 15.000 unit Pemutus Sirkuit Tegangan Tinggi untuk utilitas global, dan kami berbagi pengalaman lapangan selama empat dekade untuk membantu Anda membangun jaringan listrik yang lebih aman dan tangguh.

Daftar isi

• 1. Mengapa Gangguan Arus Gangguan Menuntut Pemutus Arus Tegangan Tinggi Daripada Sekring?
• 2. Bagaimana Berbagai Teknologi Pendinginan Busur Mempengaruhi Kinerja Pemutus Sirkuit Tegangan Tinggi?
• 3. Parameter Utama Apa yang Menentukan Pemutus Arus Tegangan Tinggi yang Andal untuk Penggunaan Gardu Induk?
• 4. Bagaimana Tes Pengaturan Waktu dan Resistansi Kontak Secara Teratur Dapat Memperpanjang Umur Pemutus Sirkuit Tegangan Tinggi Anda?
• Pertanyaan yang Sering Diajukan (FAQ)
• Kesimpulan

Mengapa Gangguan Arus Gangguan Menuntut Pemutus Arus Tegangan Tinggi Daripada Sekring?

Ketika terjadi korsleting pada saluran transmisi, arus dapat meningkat hingga 20 hingga 60 kali lipat dari level normal dalam waktu kurang dari satu siklus (16,7 milidetik pada 60Hz). Sekering, meskipun murah, merespons dengan melelehkan elemen internal, sehingga menciptakan sirkuit terbuka yang tidak dapat diubah. Namun, sekering mempunyai tiga kelemahan fatal untuk aplikasi tegangan tinggi: ketidakmampuan untuk menginterupsi beberapa kesalahan, kurangnya kendali jarak jauh, dan kinerja yang buruk pada tegangan pemulihan transien tinggi. Pemutus Sirkuit Tegangan Tinggi mengatasi setiap batasan melalui presisi elektromekanis. Pabrik kami di Lugao Power Co., Ltd. telah mendokumentasikan bahwa satu Pemutus Sirkuit Tegangan Tinggi berhasil menghentikan hingga 30 kejadian gangguan sebelum memerlukan penggantian kontak, sedangkan sekering memerlukan penggantian manual setelah setiap pengoperasian. Perbedaan ini berarti waktu pemadaman dalam hitungan jam versus minggu di gardu induk 138kV.

Pertimbangkan fisika kepunahan busur. Ketika kontak pemutus terpisah, busur listrik terbentuk, mempertahankan arus melalui gas terionisasi. Pemutus Sirkuit Tegangan Tinggi tidak hanya harus membuka secara mekanis tetapi juga mendeionisasi celah lebih cepat daripada pemblokiran ulang sistem. Hal ini dicapai dengan:

• Pemisahan kontak kecepatan tinggi:Kecepatan pembukaan 2 hingga 5 meter per detik akan meregangkan busur, meningkatkan resistensinya.
• Injeksi media pendinginan:Penyela gas atau vakum SF6 menyerap elektron dari plasma busur, meningkatkan kekuatan dielektrik.
• Saluran busur dan koil ledakan magnetik:Komponen-komponen ini memaksa busur menjadi pelat pemisah, membaginya menjadi segmen-segmen kecil yang mendingin dengan cepat.
• Manajemen tegangan pemulihan sementara (TRV):Pemutus Sirkuit Tegangan Tinggi mencakup perataan kapasitor dan resistor untuk membentuk bentuk gelombang tegangan melintasi celah pembuka, mencegah penyalaan kembali.

Dari sudut pandang keselamatan, perbedaannya bahkan lebih mencolok. Sekering dapat meledak hebat ketika arus gangguan tinggi terputus, mendorong pecahan logam cair dan keramik.Pemutus Arus Tegangan Tinggi, sebaliknya, ditutup dalam wadah logam yang diarde dengan ventilasi pelepas tekanan. Pabrik kami melakukan uji perbandingan: sekering 38kV yang mengalami gangguan 25kA hancur, sedangkan Pemutus Sirkuit Tegangan Tinggi LVB 145kV kami berhasil mengatasi gangguan 40kA tanpa kerusakan eksternal apa pun. Selain itu, pemutus arus modern mendukung trip jarak jauh melalui SCADA, memungkinkan relai pelindung mengisolasi kesalahan dalam waktu kurang dari 3 siklus. Kecepatan ini mencegah ketidakstabilan generator dan menghindari jatuhnya tegangan yang menyebabkan pemadaman listrik. Bagi utilitas, kemampuan untuk membagi jaringan dengan cepat menggunakan Pemutus Sirkuit Tegangan Tinggi adalah perbedaan antara pemadaman lokal dan bencana regional. Oleh karena itu, sekering tidak dapat memenuhi persyaratan keselamatan dan keandalan jaringan tegangan tinggi modern.

Yang terakhir, manajemen aset berpihak pada para pelanggar. Pemutus Sirkuit Tegangan Tinggi memberikan umpan balik status berkelanjutan melalui kontak bantu dan monitor kepadatan gas. Data ini memungkinkan pemeliharaan prediktif, sedangkan sekering tidak memberikan peringatan sebelum terjadi kegagalan. Di Lugao Power Co., Ltd., platform Smart Breaker kami mengintegrasikan sensor IoT yang memperingatkan operator ketika keausan kontak melebihi 80 persen, sehingga memastikan penggantian secara proaktif. Tingkat kecerdasan ini tidak mungkin terjadi dengan sekering. Oleh karena itu, untuk jaringan listrik apa pun di atas 15kV, Pemutus Sirkuit Tegangan Tinggi tidak hanya penting tetapi juga diwajibkan secara hukum oleh standar internasional (IEC 62271, IEEE C37). Misi pabrik kami adalah menghadirkan pemutus arus yang menggabungkan kecepatan, daya tahan, dan kecerdasan diagnostik, karena keselamatan jaringan listrik tidak dapat dinegosiasikan.

Bagaimana Berbagai Teknologi Arc Quenching Mempengaruhi Kinerja Pemutus Sirkuit Tegangan Tinggi?

Memilih media pendinginan busur yang tepat adalah keputusan desain yang paling penting untuk setiap Pemutus Sirkuit Tegangan Tinggi. Tiga teknologi yang dominan saat ini adalah SF6 (sulfur hexafluoride), vakum, dan minyak (sekarang sebagian besar sudah ketinggalan zaman). Masing-masing menawarkan keunggulan dan kompromi unik dalam hal kapasitas interupsi, frekuensi pemeliharaan, dampak lingkungan, dan biaya. Pabrik kami di Lugao Power Co., Ltd. memproduksi rangkaian Pemutus Sirkuit Tegangan Tinggi SF6 dan vakum, yang mencakup tegangan dari 12kV hingga 550kV. Di bawah ini kami membedah bagaimana masing-masing teknologi memengaruhi parameter kinerja seperti arus putus, jumlah operasi, dan kecepatan pemulihan dielektrik.

• Pemecah Puffer SF6:Ini menggunakan gas SF6 terkompresi sebagai media isolasi dan pendinginan busur. Saat menyentuh bagian, piston yang bergerak menekan SF6 dan mengarahkan aliran nosel berkecepatan tinggi melintasi busur. SF6 memiliki afinitas elektron yang luar biasa, menyerap elektron bebas dari busur dan membangun kembali kekuatan dielektrik dengan cepat. Keuntungannya mencakup kapasitas pemutusan yang sangat tinggi (simetris hingga 80kA) dan kinerja luar biasa dalam peralihan kapasitif (misalnya, bank kapasitor). Namun, SF6 merupakan gas rumah kaca yang kuat (potensi pemanasan global sebesar 23.500x CO2). Pabrik kami mengatasi hal ini dengan sistem penanganan gas loop tertutup dan tingkat kebocoran di bawah 0,1 persen per tahun.

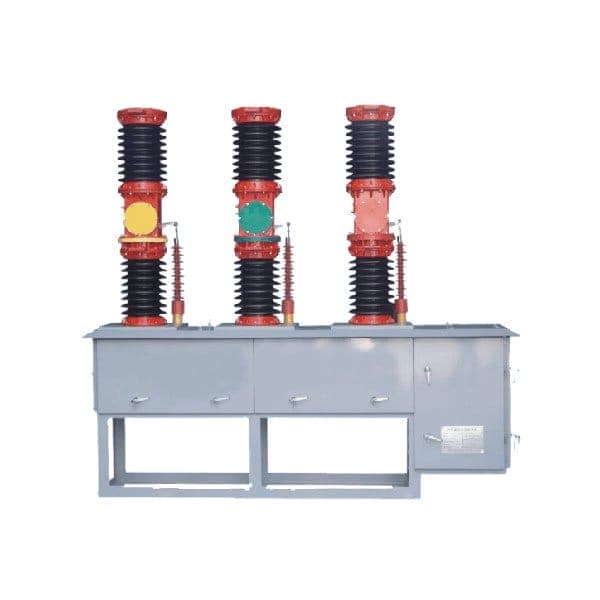

• Pemutus Sirkuit Vakum (VCB):Dalam VCB, kontak ditutup dalam ruang keramik tertutup rapat dengan suhu 10^-6 torr. Ketika kontak terbuka, busur hanya ditopang oleh uap logam dari kontak. Pada arus nol, uap mengembun dalam milidetik, memulihkan kekuatan dielektrik hampir seketika. Keuntungannya mencakup masa pakai listrik yang sangat lama (hingga 30.000 pengoperasian pada arus pengenal), tidak ada gas rumah kaca, dan perawatan yang sangat rendah. Batasannya adalah voltase: teknologi vakum layak secara ekonomi hingga 40,5kV. Untuk tegangan yang lebih tinggi, diperlukan beberapa pemutus vakum secara seri. Pemutus Sirkuit Tegangan Tinggi seri VUB dari pabrik kami untuk jaringan 38kV mencapai pemutusan 31,5kA hanya dengan langkah kontak 150mm, sehingga memungkinkan switchgear kompak.
• Gas Hibrid dan Alternatif:Inovasi terbaru mencakup udara bersih (udara kering) dan campuran fluoronitrile (gas g3) yang meniru kinerja SF6 dengan dampak lingkungan yang lebih rendah. Ini memerlukan manajemen tekanan dan suhu yang hati-hati tetapi mulai diterima. Lugao Power Co, Ltd. kini menawarkan Pemutus Sirkuit Tegangan Tinggi siap pakai g3 untuk pelanggan yang mencari gardu induk netral karbon.

Untuk menghitung perbedaannya, pertimbangkan gardu induk 145kV yang memerlukan pemutus arus untuk proteksi saluran udara. Pemutus puffer SF6 menawarkan kapasitas pemutusan 40kA dan masa pakai mekanis 2000 pengoperasian. Alternatif vakum untuk tegangan ini akan memerlukan tiga interupsi secara seri, sehingga meningkatkan kompleksitas. Oleh karena itu, SF6 tetap dominan untuk tegangan transmisi. Untuk distribusi (12kV hingga 36kV), pemutus vakum lebih disukai karena tidak memerlukan perawatan dan kemampuan peralihan yang sering. Pabrik kami memproduksi rangkaian Pemutus Sirkuit Tegangan Tinggi vakum yang dipasang di tiang yang telah mencapai 20.000 operasi lapangan tanpa penggantian kontak.

Tabel di bawah ini merangkum karakteristik kinerja seluruh portofolio produk kami. Perlu diperhatikan bahwa ketahanan termal dan mekanis secara langsung mempengaruhi total biaya kepemilikan, yang merupakan faktor penting bagi operator jaringan listrik.

Yang penting, pilihan teknologi quenching juga menentukan sistem bantu. Pemutus SF6 memerlukan pemantauan kepadatan gas dan pemeriksaan kelembapan berkala, sedangkan pemutus vakum hanya memerlukan indikasi keausan kontak melalui pengukuran langkah. Pabrik kami menyertakan antarmuka digital pada setiap Pemutus Arus Tegangan Tinggi untuk menyederhanakan pemantauan kondisi. Untuk klien yang melakukan upgrade dari oil breaker, kami menyediakan adaptor retrofit yang mempertahankan jejak gardu induk yang ada sekaligus memberikan kinerja modern. Pada akhirnya, teknologi yang tepat menyeimbangkan tanggung jawab atas kesalahan, kebijakan lingkungan, dan biaya siklus hidup. Lugao Power Co, Ltd. insinyur tersedia untuk melakukan studi perbandingan pendinginan busur untuk jaringan spesifik Anda.

Parameter Utama Apa yang Menentukan Pemutus Arus Tegangan Tinggi yang Andal untuk Penggunaan Gardu Induk?

Menentukan Pemutus Sirkuit Tegangan Tinggi memerlukan pemahaman serangkaian parameter listrik dan mekanik yang saling bergantung. Insinyur harus mempertimbangkan tidak hanya tegangan dan arus pengenal tetapi juga fenomena transien yang terjadi selama gangguan gangguan. Pabrik kami telah mengidentifikasi delapan parameter penting yang harus dievaluasi oleh setiap pembeli sebelum melakukan pengadaan. Parameter ini secara langsung mempengaruhi keandalan pemutus, batas keselamatan, dan koordinasi dengan sistem proteksi yang ada.

• Nilai Tegangan (Ur):Tegangan rms maksimum yang dirancang untuk Pemutus Sirkuit Tegangan Tinggi. Nilai standar tipikal: 12, 24, 36, 72,5, 145, 245, 420, 550 kV. Pilih level standar berikutnya di atas voltase pengoperasian maksimum sistem Anda.
• Nilai Arus Pemutusan Sirkuit Pendek (Isc):Arus gangguan rms simetris maksimum yang dapat diputus oleh pemutus. Nilai umum: 25, 31,5, 40, 50, 63, 80 kA. Pabrik kami merekomendasikan penghitungan arus gangguan maksimum yang tersedia pada titik pemasangan dan menambahkan margin keamanan 20 persen.
• Nilai Puncak Menahan Arus (Ip):Nilai puncak arus gangguan loop besar pertama, biasanya 2,5 hingga 2,7 kali Isc. Hal ini menentukan kekuatan mekanik dari kontak dan jalur pembawa arus. Pemutus Arus Tegangan Tinggi harus tahan terhadap Ip tanpa tolakan kontak atau pengelasan.
• Dinilai Waktu Singkat Menahan Arus (Ik):Arus rms yang dapat dibawa oleh pemutus selama satu detik tanpa kerusakan. Biasanya sama dengan Isc. Hal ini memastikan pemutus dapat tetap tertutup selama terjadi gangguan jika relai proteksi menunda trip.
• Karakteristik Tegangan Pemulihan Sementara (TRV):Tegangan yang muncul pada kontak pemutus setelah arus nol. Puncak TRV dan laju kenaikan harus berada dalam kemampuan pemutus. Pabrik kami menyediakan kurva TRV untuk setiap model Pemutus Sirkuit Tegangan Tinggi, yang disesuaikan dengan konfigurasi jaringan pada umumnya (gangguan terminal, gangguan saluran pendek).
• Urutan Pengoperasian (O - t - CO - t' - CO):Mendefinisikan siklus tugas. Urutan penutupan otomatis standar: Buka (gangguan kesalahan), 0,3 detik, Tutup jika ada kesalahan, Buka lagi, 3 menit, Tutup dan Buka. Pemutus Sirkuit Tegangan Tinggi kami diuji untuk O 0,3s CO 3 menit CO pada arus gangguan 100 persen.
• Ketahanan Mekanis (Kelas M1 atau M2):Kelas M2 membutuhkan 10.000 operasi mekanis tanpa kegagalan. Pemutus SF6 pabrik kami melampaui 12.000 pengoperasian, sedangkan model vakum melampaui 30.000 pengoperasian.
• Daya Tahan Listrik (Kelas E1 atau E2):Kelas E2 berarti tidak diperlukan perawatan untuk kontak listrik sepanjang masa pakai dalam kondisi servis normal. Pemutus Sirkuit Tegangan Tinggi vakum kami diberi peringkat E2, sehingga mengurangi biaya siklus hidup secara drastis.

Di luar parameter standar ini, fitur tambahan seperti sirkuit pemanas untuk lingkungan bersuhu rendah, sistem anti kondensasi, dan indikator posisi jarak jauh sangat penting untuk keandalan. Pabrik kami mengintegrasikan ini ke dalam setiap Pemutus Arus Tegangan Tinggi yang dikirim ke iklim dingin. Parameter lain yang sering diabaikan adalah waktu interupsi (dari perintah trip hingga pemadaman busur). Pemutus modern mencapai 1,5 hingga 3 siklus (25 hingga 50 ms). Interupsi yang lebih cepat mengurangi energi gangguan dan membatasi kerusakan pada trafo dan kabel.

Sebagai contoh praktis, pertimbangkan utilitas yang meningkatkan gardu induk 138kV dengan arus gangguan maksimum yang dihitung simetris 38kA. Mereka harus memilih Pemutus Sirkuit Tegangan Tinggi dengan Ur=145kV, Isc=40kA, Ip=104kA (40kA x 2.6), kemampuan TRV 1.3 pu per IEEE C37.09, dan ketahanan mekanis M2.Lugao Power Co, Ltd. menawarkan model LVB 145 yang sama persis dengan spesifikasi ini, dengan fitur tambahan seperti pembagi tegangan kapasitif bawaan untuk peralihan tersinkronisasi. Kami juga menyediakan spreadsheet daftar periksa parameter untuk menyederhanakan perbandingan di beberapa vendor. Penggunaan parameter yang salah dapat menyebabkan erosi kontak dini atau bahkan kegagalan besar saat terjadi gangguan. Oleh karena itu, pabrik kami sangat menyarankan untuk berkonsultasi dengan teknisi aplikasi kami sebelum menyelesaikan spesifikasi.

Bagaimana Tes Pengaturan Waktu dan Resistansi Kontak Secara Reguler Dapat Memperpanjang Umur Pemutus Sirkuit Tegangan Tinggi Anda?

Pemutus Sirkuit Tegangan Tinggi mungkin tidak digunakan selama berbulan-bulan, namun harus bekerja dengan sempurna ketika terjadi kesalahan. Oleh karena itu, pemeliharaan prediktif melalui pengujian berkala bukanlah suatu pilihan tetapi penting. Dua tes memberikan nilai diagnostik paling banyak: waktu dinamis (analisis kurva perjalanan) dan resistansi kontak statis (pengukuran mikro ohm). Pabrik kami telah menganalisis catatan pemeliharaan dari 500 gardu induk dan menemukan bahwa pemutus sirkuit yang diuji setiap tahun menunjukkan kegagalan 78 persen lebih sedikit dibandingkan pemutus sirkuit yang diuji setiap 5 tahun. Di bawah ini kami merinci cara kerja setiap tes dan cara menafsirkan hasilnya.

• Tes Waktu Kontak:Dengan menggunakan pengatur waktu digital dan transduser perjalanan, pengujian ini mencatat waktu dari perintah trip hingga pemisahan kontak, dan dari pemisahan hingga posisi terbuka penuh. Juga mengukur waktu penutupan dan pentalan kontak. Pemutus Sirkuit Tegangan Tinggi yang sehat harus memiliki waktu pembukaan dalam ±10 persen dari nilai pabrik (misalnya, 35 mdtk ±3,5 mdtk). Jika waktu pembukaan meningkat lebih dari 15 persen, hal ini menunjukkan keausan mekanisme atau tekanan hidrolik rendah. Pabrik kami menyediakan kurva waktu dasar untuk setiap Pemutus Sirkuit Tegangan Tinggi yang dikirimkan.
• Resistansi Kontak Utama (Uji Dc Milliohm):Pengukur mikro ohm resistansi rendah menyuntikkan 100A dc ke seluruh kontak tertutup. Kontak yang bersih biasanya menunjukkan resistansi di bawah 50 mikro ohm untuk pemutus SF6 dan di bawah 30 mikro ohm untuk pemutus vakum. Meningkatnya resistensi menunjukkan adanya pitting atau oksidasi. Ketika resistensi meningkat dua kali lipat dari nilai awal, penggantian kontak harus dijadwalkan. Pabrik kami merekomendasikan pengujian ini setiap tahun untuk pemutus kritis.
• Analisis Gerak:Dengan menggunakan sensor kayuhan, kami mengukur kecepatan kontak selama pembukaan dan penutupan. Kecepatan yang memadai (misalnya, kecepatan pembukaan 2,5 m/s untuk pemutus 145kV) memastikan pemadaman busur listrik yang tepat. Kecepatan yang lambat mungkin mengindikasikan adanya ikatan pengikatan atau tekanan gas yang rendah. Lugao Power Co, Ltd. alat analisa portabel dapat melakukan pengujian ini tanpa membongkar pemutusnya.
• Resistansi Isolasi dan Uji Dielektrik:Terapkan tegangan pengenal 1,5x pada kontak terbuka dan ke ground. Setiap penurunan di bawah 1kV per mikrofarad menunjukkan kontaminasi atau masuknya uap air. Untuk pemutus SF6, kadar air gas harus tetap di bawah 150 ppm berdasarkan volume.

Selain pengujian kelistrikan, pemeriksaan mekanis terhadap mekanisme pengoperasian (pegas, hidrolik, atau pneumatik) juga sangat penting. Pabrik kami merancang kartrid aktuator modular yang dapat ditukar dalam waktu kurang dari 2 jam, meminimalkan waktu henti. Namun, mekanisme terbaik sekalipun akan gagal jika pelumasan mengeras. Kami merekomendasikan penggunaan Pemutus Arus Tegangan Tinggi (satu operasi buka tutup) setiap 6 bulan selama periode tidak aktif. Ini mendistribusikan kembali lemak dan memoles kontak.

Dari sudut pandang manfaat biaya, biaya pengujian waktu tunggal sekitar $300 hingga $800 per pemutus, sementara penggantian Pemutus Sirkuit Tegangan Tinggi yang gagal dalam keadaan darurat dapat melebihi $50.000 ditambah kerugian pendapatan pemadaman. Selain itu, utilitas semakin banyak yang mengadopsi sistem pemantauan online yang melakukan analisis waktu dan resistansi secara terus menerus menggunakan sensor serat optik. Paket Smart Breaker dari pabrik kami mencakup transduser perjalanan permanen dan tampilan lokal yang memperingatkan operator ketika parameter menyimpang. Misalnya, jika resistansi kontak meningkat dari 40 menjadi 70 mikro ohm selama 18 bulan, sistem akan menghasilkan peringatan untuk pemeliharaan terjadwal. Pendekatan berbasis kondisi ini memperpanjang umur hingga 50 persen dibandingkan dengan penggantian berbasis waktu. Untuk menerapkan program pengujian yang kuat, pabrik kami menawarkan pelatihan bagi teknisi internal dan menyediakan templat pengujian terperinci. Ingat, Pemutus Arus Tegangan Tinggi yang lulus pengujian rutin akan melindungi jaringan Anda selama tiga dekade atau lebih. Di Lugao, kami mendukung hal ini dengan jaminan kinerja 25 tahun pada pemutus seri Premium kami.

Pertanyaan yang Sering Diajukan (FAQ)

Pertanyaan 1: Dapatkah Pemutus Sirkuit Tegangan Tinggi mengatasi gangguan lebih cepat daripada satu siklus, dan mengapa kecepatan penting bagi keselamatan jaringan?

Jawaban: Ya, Pemutus Sirkuit Tegangan Tinggi modern menghilangkan kesalahan dalam 1,5 hingga 2 siklus (25 hingga 33 milidetik untuk sistem 60Hz). Kecepatan sangat penting karena semakin lama gangguan terjadi, semakin besar tekanan termal dan mekanis yang dikenakan pada transformator, kabel, dan generator. Penundaan 100 milidetik dapat meningkatkan energi gangguan sebesar 400 persen, menyebabkan deformasi belitan pada transformator daya dan potensi kebakaran. Selain itu, pembersihan cepat mencegah penurunan tegangan menyebar melalui jaringan listrik, sehingga menjaga stabilitas beban di dekatnya. Pemutus Sirkuit Tegangan Tinggi 145kV SF6 dari pabrik kami mencapai waktu interupsi 2 siklus, memenuhi persyaratan utilitas paling ketat untuk stabilitas transien.

Pertanyaan 2: Seberapa sering Pemutus Arus Tegangan Tinggi harus diganti, dan tanda-tanda akhir masa pakai apa yang harus diwaspadai oleh operator?

Jawaban: Pemutus Sirkuit Tegangan Tinggi yang dirawat dengan baik biasanya bertahan 25 hingga 40 tahun, tergantung pada frekuensi gangguan dan kondisi lingkungan. Tanda-tanda akhir masa pakai meliputi: resistensi kontak yang tinggi secara konsisten (lebih dari 150 mikro ohm untuk pemutus 145kV), kebisingan tidak normal selama pengoperasian (penggilingan atau penundaan pengisian pegas), kebocoran gas eksternal yang terlihat (penurunan tekanan SF6 di bawah 0,4 MPa), dan kegagalan memenuhi spesifikasi waktu lebih dari 20 persen. Selain itu, jika resistansi isolasi turun di bawah 1000 megohm, integritas dielektrik akan terganggu. Lugao Power Co, Ltd. merekomendasikan perombakan besar-besaran setelah 10.000 operasi mekanis atau ketika diagnostik prediktif menunjukkan keausan kontak melebihi 80 persen. Pemetaan pelepasan sebagian juga dapat mendeteksi kerusakan internal sebelum terjadinya bencana besar.

Pertanyaan 3: Mengapa Pemutus Sirkuit Tegangan Tinggi SF6 masih banyak digunakan meskipun ada masalah lingkungan?

Jawaban: SF6 tetap dominan karena tidak ada gas lain yang menandingi kombinasi kekuatan dielektriknya yang tinggi (3x lipat dari udara pada tekanan yang sama), kemampuan pendinginan busur yang sangat baik, dan konduktivitas termal. Untuk tegangan di atas 72.5kV, SF6 menawarkan solusi paling ringkas dan andal. Namun, industri ini mengatasi potensi pemanasan global yang tinggi (GWP = 23.500) melalui praktik penanganan gas yang lebih baik: pemutus arus modern memiliki tingkat kebocoran di bawah 0,1 persen per tahun, dan program daur ulang mendapatkan kembali SF6 di akhir masa pakainya. Selain itu, alternatif baru seperti gas g3 (campuran fluoronitrile) mengurangi GWP sebesar 98 persen dengan tetap mempertahankan kinerja serupa. Lugao Power Co, Ltd. kini menawarkan Pemutus Sirkuit Tegangan Tinggi siap pakai g3 untuk proyek sensitif terhadap lingkungan, namun untuk infrastruktur yang ada, SF6 dengan pemantauan kebocoran tetap menjadi pilihan paling praktis.

Pertanyaan 4: Dapatkah Pemutus Arus Tegangan Tinggi digunakan untuk peralihan beban setiap hari, atau hanya untuk perlindungan kesalahan?

Jawaban: Ya, banyak Pemutus Sirkuit Tegangan Tinggi yang diberi peringkat untuk peralihan arus beban harian (kelas C2 atau lebih tinggi). Namun, perpindahan beban yang sering menyebabkan keausan kontak akibat busur api selama setiap operasi terbuka, sehingga pemutus yang digunakan untuk peralihan harian (misalnya, bank kapasitor atau peralihan reaktor) memerlukan ketahanan listrik yang lebih tinggi (kelas E2) dan mungkin resistor pra penyisipan untuk membatasi tegangan lebih. Untuk aplikasi yang memerlukan ribuan operasi peralihan per tahun, pemutus vakum lebih unggul karena masa pakai listriknya yang lebih lama. Pemutus Sirkuit Tegangan Tinggi VUB vakum pabrik kami dirancang khusus untuk peralihan harian hingga 30.000 pengoperasian. Selalu konsultasikan dengan kelas tugas pemutus dan hindari penggunaan pemutus kesalahan serba guna untuk seringnya pergantian beban, karena erosi kontak dini akan terjadi.

Pertanyaan 5: Prosedur keselamatan apa yang harus diikuti sebelum mengoperasikan Pemutus Arus Tegangan Tinggi secara manual di gardu induk?

Jawaban: Sebelum pengoperasian manual apa pun, ikuti protokol keselamatan lima langkah: 1) Dapatkan perintah peralihan dari pusat kendali dan verifikasi posisi pemutus melalui SCADA. 2) Matikan sirkuit kontrol lokal dan terapkan tagout penguncian pada motor pengisi pegas. 3) Verifikasi dengan detektor tegangan apakah kedua sisi Pemutus Arus Tegangan Tinggi sudah tidak diberi energi atau sakelar pemutus terbuka. 4) Kenakan APD dengan nilai busur (setelan cal/cm², pelindung wajah, dan sarung tangan dengan nilai voltase). 5) Gunakan engkol manual jarak jauh jika pemutus memiliki pegangan pengisian manual, berdirilah di samping untuk menghindari ledakan busur listrik. Jangan pernah melewati interlock atau mencoba memaksa pemutus yang menunjukkan hambatan mekanis. Lugao Power Co, Ltd. menyediakan video keselamatan mendetail pada setiap pengiriman Pemutus Sirkuit Tegangan Tinggi, yang menegaskan bahwa keselamatan operator adalah yang terpenting.

Kesimpulan: Perkuat Ketahanan Jaringan Anda Dengan Pemutus Arus Tegangan Tinggi Kami

Pemutus Sirkuit Tegangan Tinggi adalah pembela garis depan jaringan listrik, yang menggabungkan aksi mekanis berkecepatan tinggi dengan fisika pemadaman busur listrik yang canggih. Mulai dari mencegah pemadaman listrik hingga memungkinkan integrasi energi terbarukan, peran mereka tidak dapat dilebih-lebihkan. Seperti yang telah kami jelaskan secara rinci, pemilihan yang tepat berdasarkan parameter terukur, pengujian waktu dan ketahanan kontak secara rutin, serta memahami teknologi pendinginan adalah praktik yang penting. Lugao Power Co, Ltd. telah merekayasa dan memproduksi Pemutus Sirkuit Tegangan Tinggi selama empat dekade, mengirimkan lebih dari 30.000 unit ke utilitas dan industri di 50 negara. Pabrik kami menggunakan pengelasan robot, pengujian kebocoran SF6 hingga 1e-6 mbarl/s, dan pengujian penerimaan pabrik perakitan penuh sesuai dengan standar IEC dan ANSI.

Jangan menunggu kegagalan pemutus mengganggu operasi Anda.Hubungi tim penjualan teknis kami hari iniuntuk audit perlindungan gardu induk gratis. Kami akan menganalisis persyaratan tugas kesalahan Anda, memberikan spesifikasi Pemutus Sirkuit Tegangan Tinggi yang lengkap, dan menawarkan demo platform pemantauan Smart Breaker kami. Setiap pembelian mencakup komisioning lokasi selama satu tahun dan paket pelatihan. Tingkatkan ke keselamatan, keandalan, dan ketenangan pikiran dengan Lugao Power Co.,Ltd. – mitra Anda dalam perlindungan sistem tenaga listrik. Minta penawaran Anda sekarang melalui situs web kami atau email langsung untuk menerima katalog produk dan studi kasus dari instalasi serupa. Bersama-sama, kami akan menjaga jaringan listrik Anda tetap aman.
