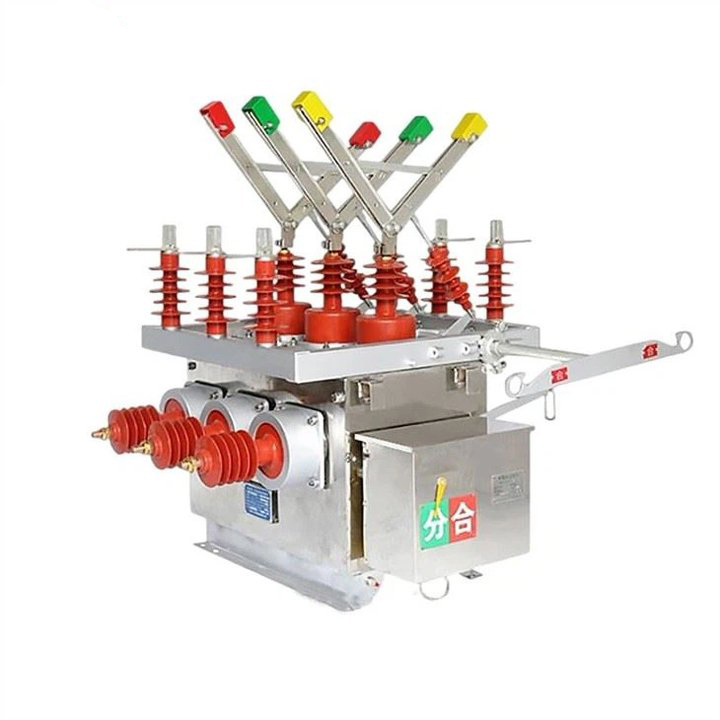

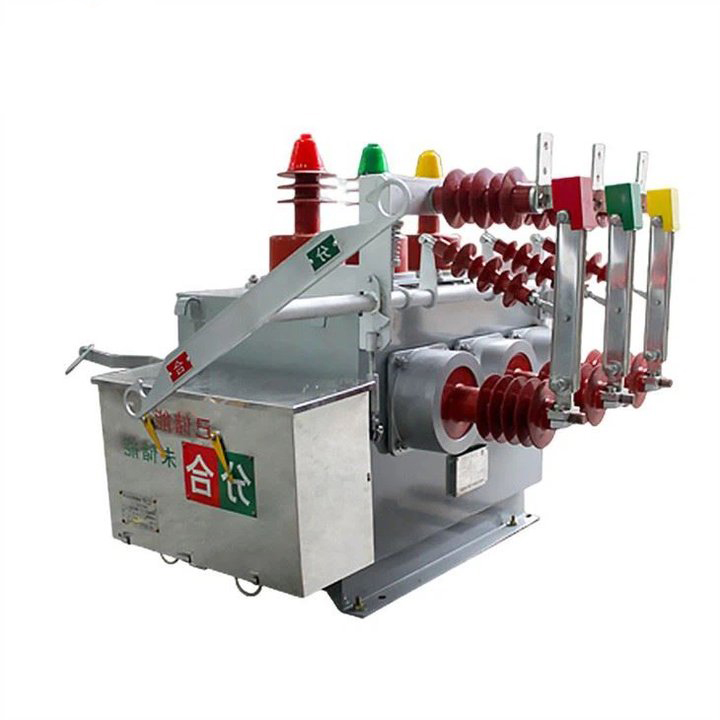

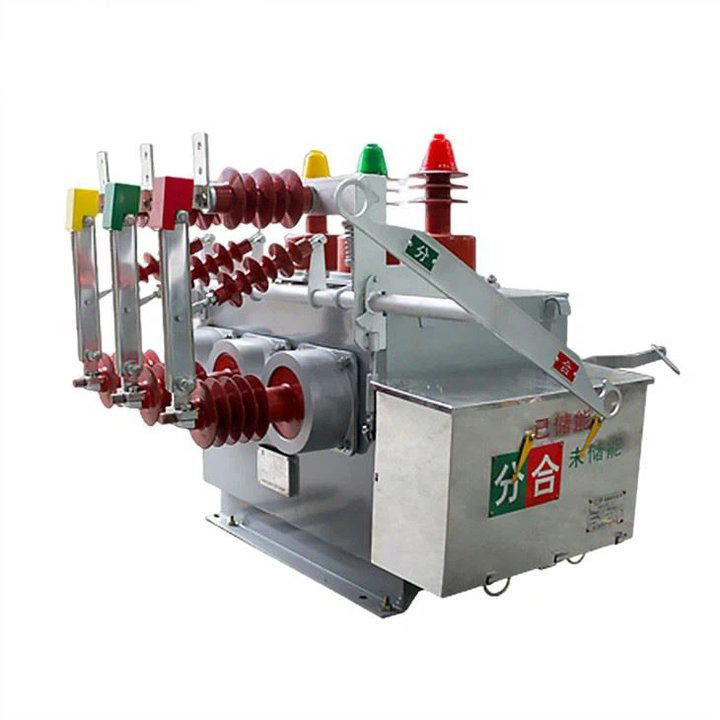

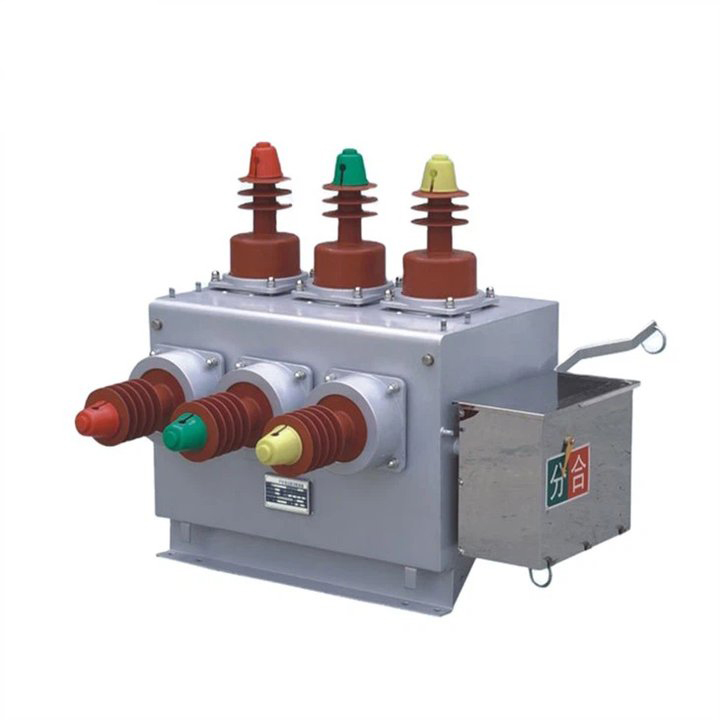

Pemutus Sirkuit Vakum Tegangan Tinggi Tipe 11KV VK

LiuGao dengan bangga memimpin sebagai produsen pemutus sirkuit vakum luar ruangan yang berdedikasi. Pemutus Sirkuit Vakum Tegangan Tinggi Tipe 11KV VK, landasan peralatan distribusi daya luar ruangan, dirancang untuk tegangan pengenal 12kV dan AC tiga fase yang beroperasi pada 50Hz. Digunakan terutama di berbagai pengaturan seperti jaringan listrik pedesaan, jaringan listrik perkotaan, kereta api, pertambangan, pelabuhan, dan sistem distribusi listrik lainnya, pemutus sirkuit ini memainkan peran penting dalam saluran udara luar ruangan. Direkayasa dengan presisi untuk memutus dan menutup arus beban, merespons arus beban berlebih, dan mengelola arus hubung singkat dalam sistem tenaga, pemutus sirkuit ZW10-12F berfungsi sebagai komponen penting untuk mengalihkan dan melindungi jaringan listrik. Desainnya yang kokoh dan kompatibilitas luar ruangan membuatnya cocok untuk beragam aplikasi, memastikan kinerja yang andal dalam berbagai kondisi lingkungan. Pilih LiuGao untuk inovasi mutakhir yang mendefinisikan ulang tolok ukur pemutus sirkuit vakum luar ruangan.

mengirimkan permintaan

Deskripsi Produk

Liugao adalah pemasok Pemutus Sirkuit Vakum Tegangan Tinggi Tipe VK 11KV. Pemutus Sirkuit Vakum HV Luar Ruangan ZW10-12 (ZW10-12, ZW10-12F, ZW10-12G) adalah peralatan distribusi daya luar ruangan yang dirancang untuk tegangan pengenal 12kV dan tiga- fase AC 50Hz. Ia menemukan aplikasi di jaringan listrik pedesaan, jaringan listrik perkotaan, kereta api, pertambangan, pelabuhan, dan sistem distribusi listrik lainnya. Dirancang khusus untuk saluran udara luar ruangan, ini secara efektif menangani tugas-tugas seperti memutus dan menutup arus beban, arus beban berlebih, dan arus hubung singkat dalam sistem tenaga sekaligus memastikan perlindungan dan peralihan jaringan listrik.

Pemutus Sirkuit Vakum HV Luar Ruangan ZW10-12 kami（ZW10-12、ZW10-12F、ZW10-12G）menggunakan tindakan anti-kondensasi khusus secara internal, memastikan isolasi optimal di dalam kotak. Metode transmisi menggunakan teknologi yang dipatenkan, menawarkan kemudahan pemasangan dan pengoperasian yang andal untuk mencegah masalah kinerja pemutus sirkuit yang disebabkan oleh kegagalan mekanis. Pemutus ini beroperasi tanpa memerlukan minyak atau gas, sehingga menghasilkan desain yang kompak dan ringan. Dengan perlindungan CT, ia mengakomodasi arus shunt yang besar, meminimalkan polusi dan menghilangkan kebutuhan akan pemeliharaan. Mode kontrol dapat berupa listrik atau manual, memberikan keserbagunaan dalam pengoperasian dan pemeliharaan.

Singkatnya, Pemutus Sirkuit Vakum HV Luar Ruangan ZW10-12 menonjol karena desainnya yang kokoh, kinerja efisien, dan kemampuan beradaptasi terhadap berbagai skenario distribusi daya luar ruangan.

Pemutus Sirkuit Vakum Tegangan Tinggi Tipe 11KV VK

Metode instalasi: dipasang di samping, dipasang di tengah

Suhu udara sekitar: batas atas +40C, batas bawah -30C; ;

Ketinggian: ≤2000m (jika ketinggian perlu ditingkatkan, tingkat insulasi terukur harus ditingkatkan);

Tekanan angin: tidak lebih dari 700Pa (setara dengan kecepatan angin 34m/s);

Amplitudo: intensitas gempa 8 derajat;

Tingkat kontaminasi: Kelas I;

Perbedaan suhu harian maksimum: tidak lebih dari 25C.

Spesifikasi Pemutus Sirkuit Vakum Tegangan Tinggi Tipe 11KV VK

Model		ZW10-12、ZW10-12F、ZW10-12G

Nomor	Parameter		Satuan	Nilai
1	Tegangan terukur		persegi panjang	12
2	Nilai saat ini		A	630
3	Frekuensi terukur		Hz	50
4	Frekuensi daya menahan tegangan		persegi panjang	42/48
5	Tegangan impuls petir (nilai puncak)		persegi panjang	75/85
6	Nilai arus pemutusan hubung singkat		ka	16	20	25
7	Nilai arus hubung singkat (nilai puncak)		ka	40	50	50
8	Dinilai menahan arus dalam waktu singkat		ka	16	20	25
9	Nilai puncak menahan arus		ka	40	50	50
10	Nilai durasi hubung singkat		S	4
sakit	Urutan Operasi Nominal			Poin-0,3 detik-Poin gabungan- 180 detik-Poin gabungan
12	Nilai waktu pemutusan arus hubung singkat		Kelas dua	30
13	Kehidupan mekanis		Kelas dua	10000
14	Kontak yang bergerak memungkinkan akumulasi ketebalan keausan		mm	3
15	Tegangan operasi terukur dengan mekanisme operasi pegas tipe CT	kumparan penutup	V	DC atau AC 220V
		Kumparan pembuka
16	Nilai arus kerja koil trip arus lebih		A	5
17	berat		kg	150
