Tegangan Menengah SF6 Unit Utama Cincin Listrik Terisolasi Sepenuhnya Switchgear Kompak

Switchgear Kompak Unit Utama Cincin Listrik Terisolasi Sepenuhnya SF6 Tegangan Menengah ini adalah produk andalan Lugao. Menampilkan desain yang sepenuhnya tersegel dan bebas perawatan, alat ini dapat menyediakan distribusi daya untuk jaringan listrik 12kV, 24kV, dan 36kV di seluruh dunia. Unit utama ring ini juga telah memenuhi sertifikasi internasional seperti CE, ISO, dan IEC. Sebagai pemasok switchgear listrik profesional, switchgear berinsulasi SF6 Lugao sepenuhnya mengisolasi semua komponen tegangan tinggi dari lingkungan eksternal. Strukturnya yang tertutup logam memastikan pengoperasian yang aman dalam kondisi yang paling menuntut, mulai dari gardu induk bawah tanah hingga fasilitas pantai.

Parameter teknis utama

Diagram Skema Khas：

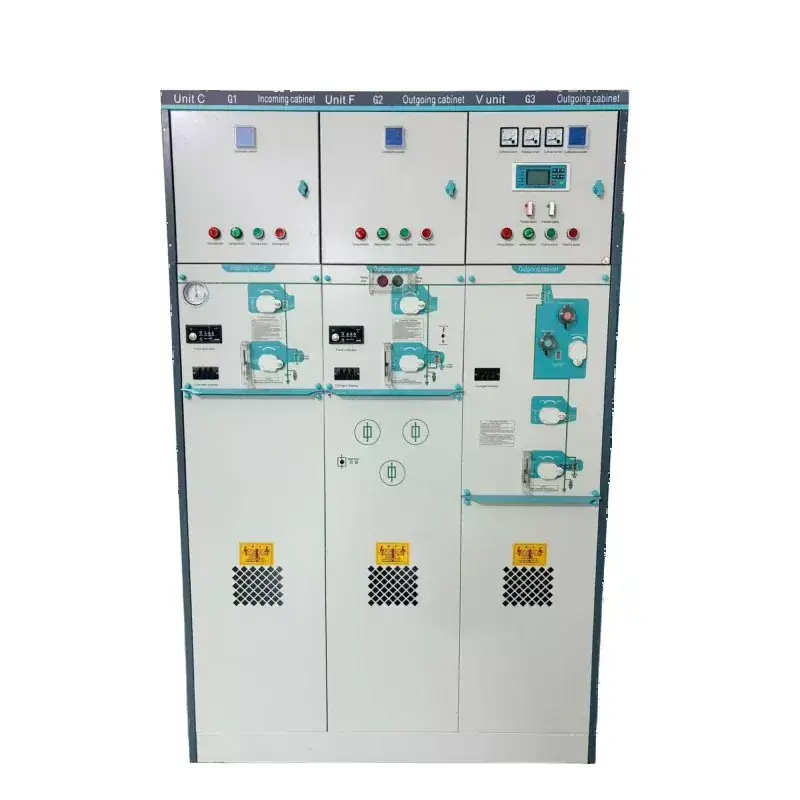

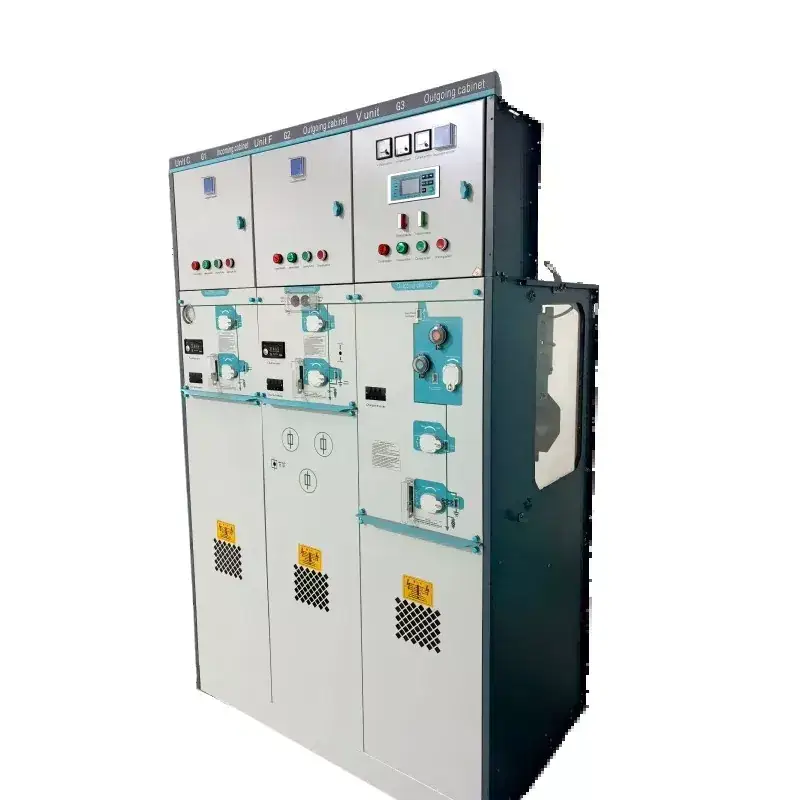

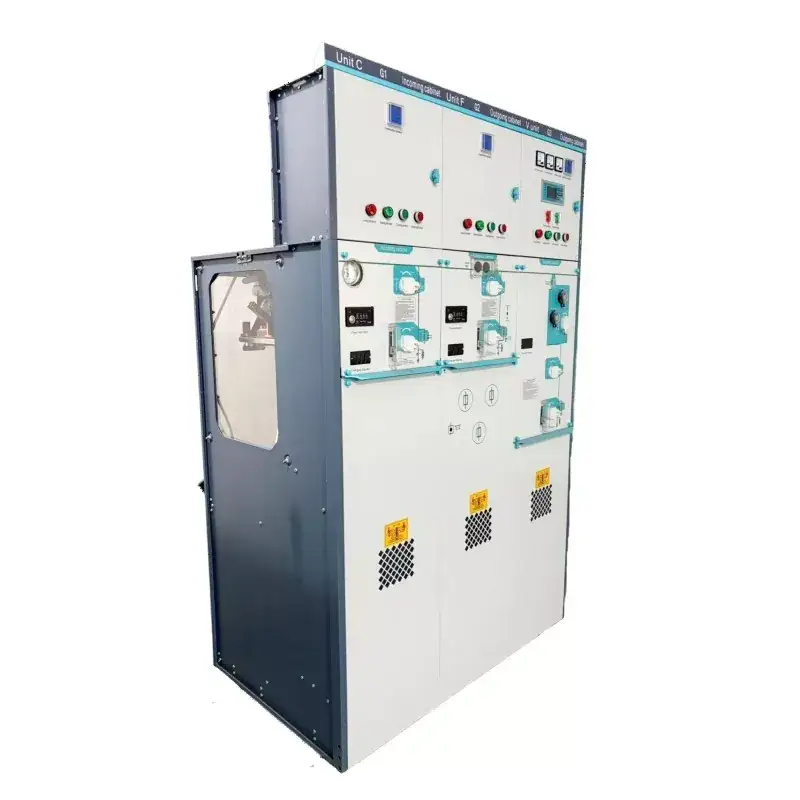

Detail produk:

Apa yang membuat unit utama cincin ini unik?

1. Desain Isolasi Penuh Sejati

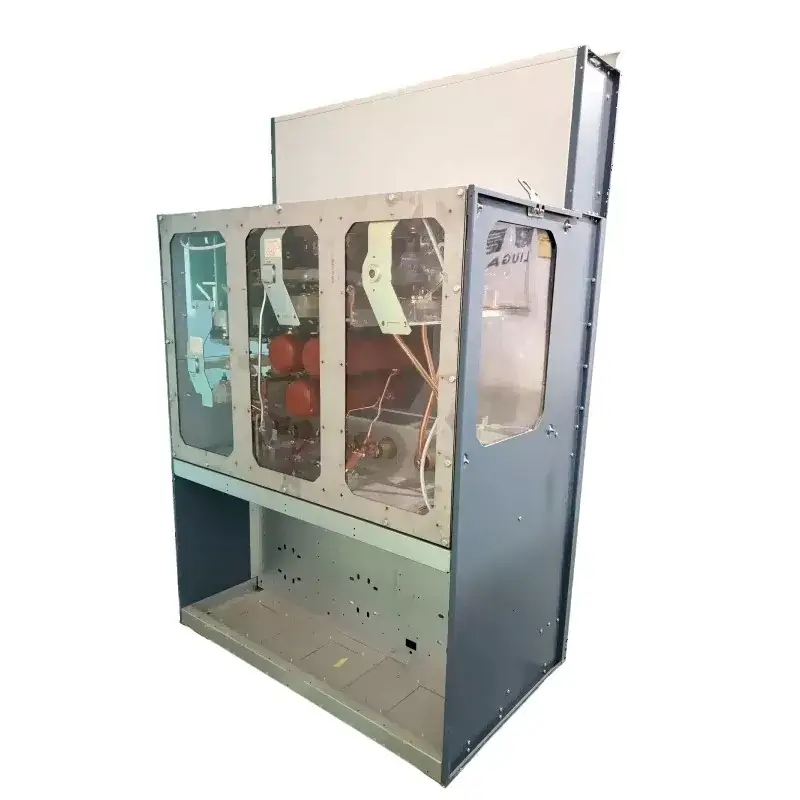

Tidak seperti switchgear berinsulasi udara tradisional, Switchgear Ring Listrik Unit Utama Cincin Listrik Terisolasi Penuh SF6 Tegangan Menengah Lugao diproduksi menggunakan teknologi las laser dalam tangki baja tahan karat yang tertutup rapat. Semua komponen aktif—termasuk sakelar beban, pemutus sirkuit vakum, sakelar grounding, dan busbar utama—disegel sepenuhnya dengan gas SF6. Switchgear berinsulasi gas ini memiliki peringkat perlindungan tinggi, sepenuhnya tahan terhadap lingkungan keras seperti kelembapan dan kondensasi, debu, serta polutan di udara.

2. Desain Kompak, Ukuran Kecil dan Indah: Switchgear kompak ini secara signifikan mengurangi ruang lantai. Desain modularnya memungkinkan berbagai opsi konfigurasi dengan tetap mempertahankan ukuran yang kecil, sehingga cocok untuk jaringan distribusi listrik bawah tanah, gardu induk kompak, dan fasilitas industri dengan ruang terbatas.

3. Pengoperasian Bebas Perawatan: Switchgear yang tersegel sepenuhnya ini menghilangkan kebutuhan akan pemeliharaan rutin komponen tegangan tinggi. Oleh karena itu, switchgear berinsulasi SF6 ini tidak memerlukan pengisian ulang gas selama umur desainnya yang 30 tahun.

Konfigurasi yang Tersedia

Switchgear Kompak Unit Utama Cincin Listrik Terisolasi Penuh SF6 Tegangan Menengah ini mengakomodasi serangkaian modul fungsional untuk memenuhi beragam kebutuhan aplikasi, memungkinkan konfigurasi fleksibel berdasarkan kebutuhan pelanggan spesifik:

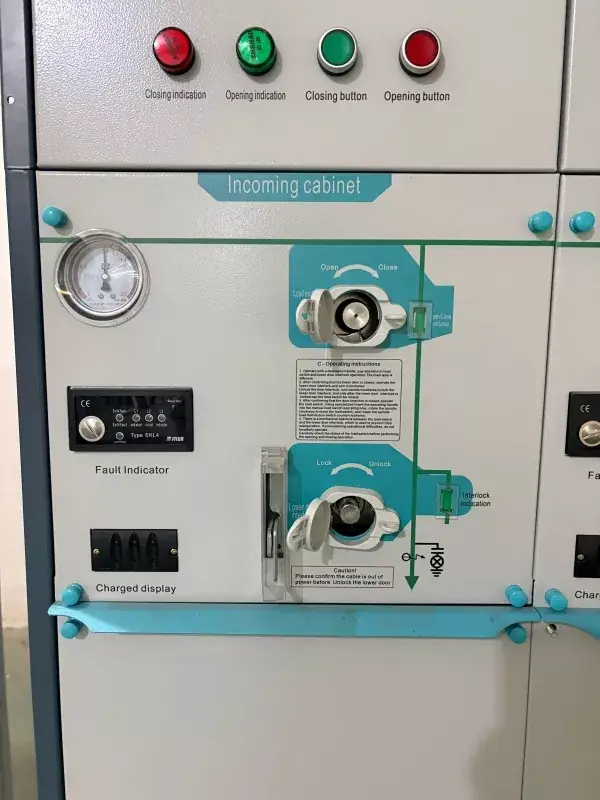

1.  Modul C – Unit Sakelar Beban

   Dilengkapi sakelar beban tiga posisi (make-break-earth)

   Dirancang untuk perlindungan transformator dan operasi peralihan kabel

   Posisi istirahat terlihat melalui jendela observasi terintegrasi

2. Modul F – Unit Kombinasi Sekering LBS

   Mengintegrasikan saklar beban dengan perlindungan berbasis sekering

   Menyediakan fungsionalitas tripping tiga fase melalui mekanisme pin pemicu

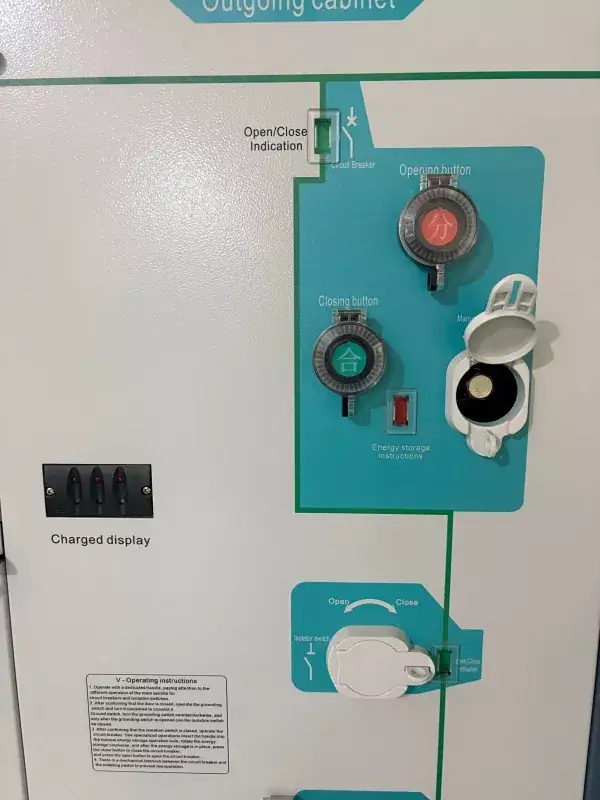

3. Modul V – Unit Pemutus Sirkuit Vakum

   Menggunakan pemutus sirkuit vakum untuk melindungi kabel dan transformator

   Cocok untuk aplikasi yang memerlukan operasi peralihan sering

   Mendukung relai perlindungan terintegrasi opsional

4. Modul D – Sambungan Kabel Langsung

   Menyediakan koneksi kabel langsung tanpa peralatan switching apa pun

   Ditujukan untuk aplikasi pengumpan non-switched atau riser busbar

5. Modul M – Unit Pengukuran

   Dilengkapi dengan trafo tegangan dan arus untuk keperluan pengukuran

Termasuk terminal uji dan antarmuka untuk pemasangan instrumentasi

Pertanyaan yang Sering Diajukan (FAQ)

Pertanyaan 1: Apa yang dimaksud dengan unit utama cincin?

Jawaban 1: Switchgear Kompak Unit Utama Cincin Listrik Terisolasi Sepenuhnya SF6 Tegangan Menengah ini adalah switchgear berinsulasi gas kompak yang cocok untuk distribusi daya 12kV, 24kV, dan 36kV. Unit utama ring menggunakan tangki baja tahan karat yang tertutup rapat berisi gas SF6, yang mengisolasi semua komponen bertegangan tinggi, termasuk sakelar beban dan pemutus sirkuit vakum.

Pertanyaan 2:Konfigurasi apa yang tersedia untuk unit utama cincin ini?

Jawaban 2: Switchgear ringkas ini menawarkan konfigurasi modular:

Modul C: Unit sakelar beban untuk peralihan kabel dan transformator

Modul F: Kombinasi sakelar-sekring beban untuk proteksi transformator

Modul V: Pemutus sirkuit vakum untuk pengoperasian yang sering

Modul D: Sambungan kabel langsung untuk pengumpan non-switching

Modul M: Unit pengukur dengan trafo tegangan dan arus

Pertanyaan 3: Dapatkah unit utama cincin ini diperluas di masa mendatang?

Jawaban 3: Ya, Modul unit utama ring tambahan dapat dihubungkan menggunakan konektor busbar berinsulasi gas.

Pertanyaan 4: Fitur keselamatan apa yang disertakan?

Jawaban 4: Interlock mekanis, Klasifikasi busur internal, Pelepasan tekanan, Sakelar grounding.

Pertanyaan 5: Berapa waktu pengirimannya?

Jawaban 5:Konfigurasi standar tersedia; model yang disesuaikan membutuhkan waktu sekitar 20 hari. Untuk kebutuhan mendesak, silakan berkonsultasi
