Sakelar Pemutus Tegangan Tinggi Luar Ruangan 132KV

LuGao dengan bangga memimpin sebagai produsen setia Sakelar Pemutus Tegangan Tinggi Luar Ruangan 132KV. Dirancang khusus untuk penggunaan di luar ruangan dalam sistem kelistrikan tiga fase AC 50Hz, peralatan penting ini secara efisien menghidupkan atau mematikan sirkuit tegangan tinggi selama kondisi tanpa beban. Ini memfasilitasi pengisian atau transfer sirkuit tanpa hambatan sekaligus memainkan peran penting dalam memutus arus dari bus bar, pemutus, atau peralatan listrik bertegangan tinggi lainnya selama pemeliharaan sirkuit. Komitmen LuGao terhadap inovasi dan keandalan terlihat jelas dalam bidang sakelar pemutus tegangan tinggi. Pilih LuGao untuk kemajuan berani yang mendefinisikan kembali standar kinerja.

mengirimkan permintaan

Deskripsi Produk

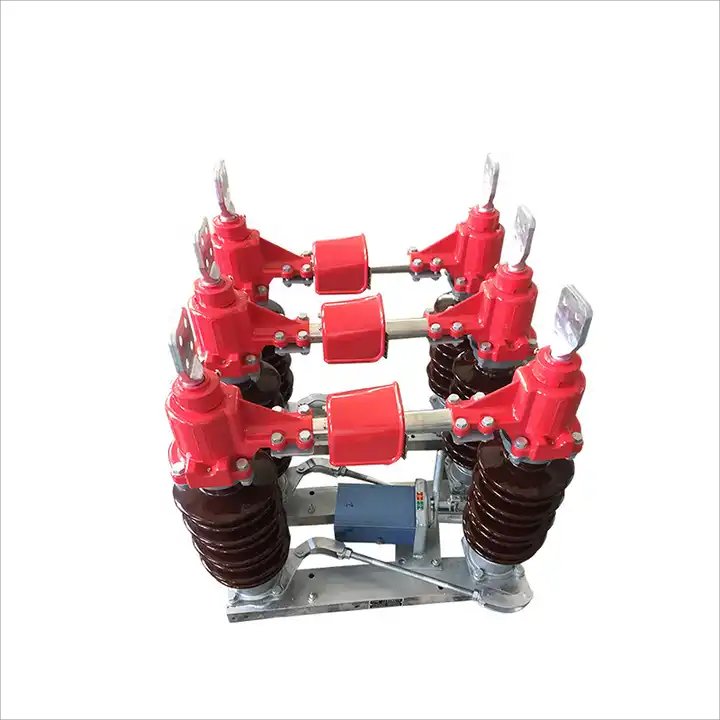

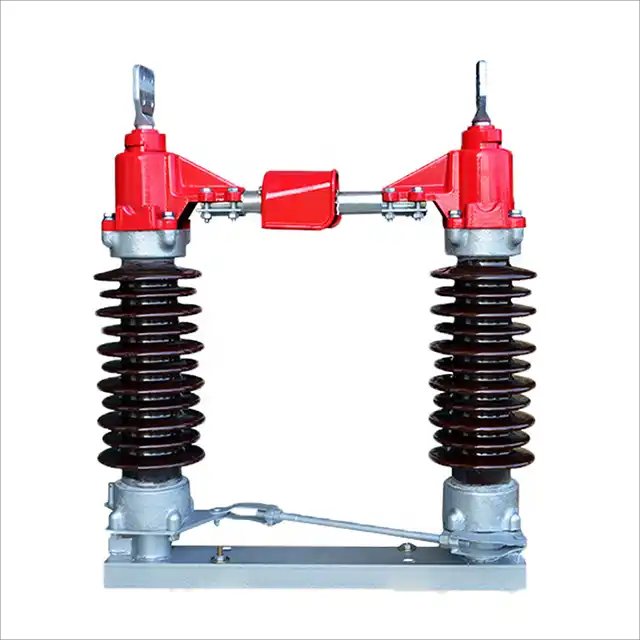

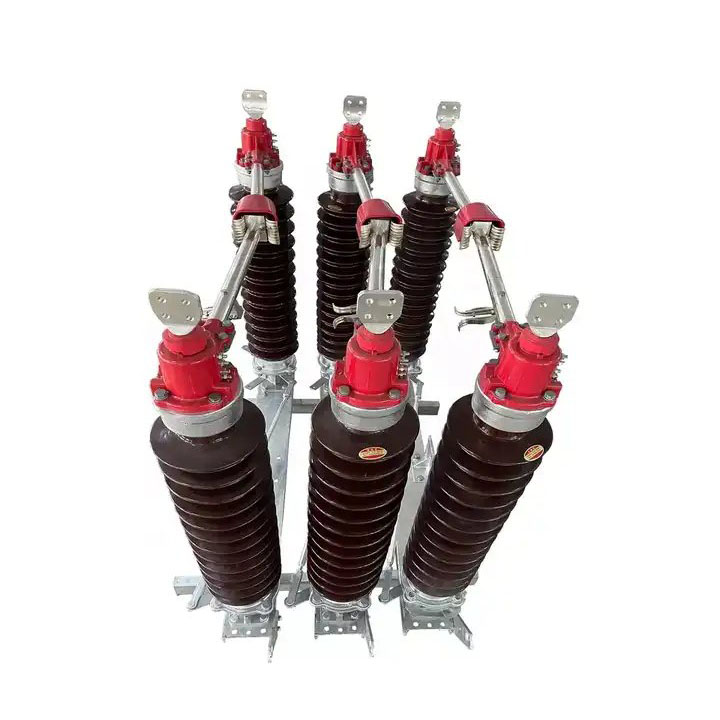

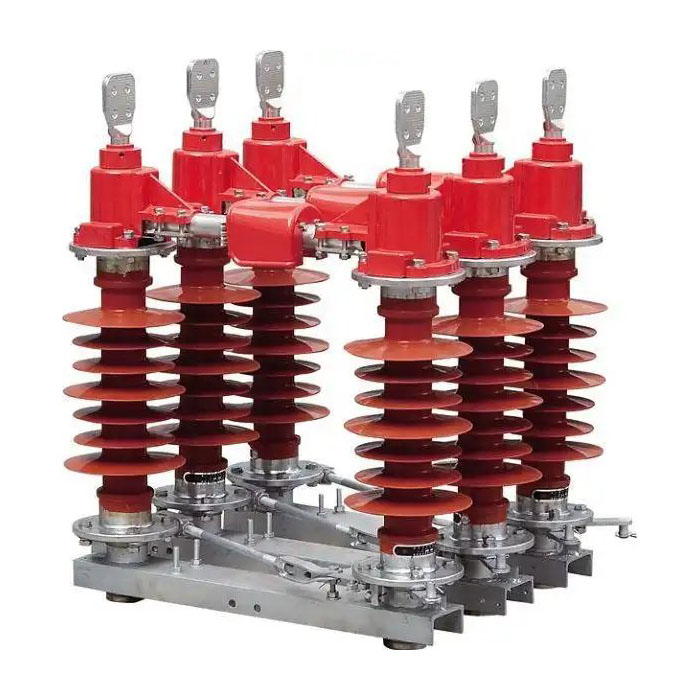

Lugao adalah pemasok Saklar Pemutus Tegangan Tinggi Luar Ruangan 132KV. Sakelar Pemutus Luar Ruangan GW4 terdiri dari alas, penyangga insulasi, bagian konduktif, dan mekanisme pengoperasian. Tiap tiang dilengkapi dengan dua tiang, dan ujung atas tiap tiang dilengkapi dengan pisau konduktif. Kontak pisau diposisikan di tengah dua pilar. Selongsong bantalan dipasang di ujung bawah pilar. Didorong oleh mekanisme pengoperasian, pisau dapat diputar secara horizontal sebesar 90° untuk memenuhi persyaratan pembukaan dan penutupan. Sakelar pemutus luar ruangan dirancang untuk digunakan dalam sistem kelistrikan AC 50Hz tiga fase untuk menghidupkan/mematikan sirkuit tegangan tinggi ketika tidak ada beban di sirkuit, sehingga memungkinkan pengisian atau pemindahan sirkuit. Ini juga digunakan untuk memutus arus dengan bus bar, pemutus, atau peralatan listrik tegangan tinggi lainnya selama pemeliharaan sirkuit.

Lingkungan Pengoperasian Sakelar Pemutus Tegangan Tinggi Luar Ruangan Lu Gao 132KV

1. Ketinggian: tidak lebih dari 3000m;

2. Suhu udara sekitar: batas atas 40C, batas bawah -25C;

3. Kecepatan angin tidak melebihi 35m/s;

4. Intensitas gempa lebih dari 8 derajat;

5. Tingkat pencemaran tidak melebihi Kelas II;

6. Ketebalan lapisan es tidak lebih dari 10mm;

7. Lokasi pemasangan harus bebas dari bahaya mudah terbakar dan meledak, korosi kimia, dan getaran parah.

Spesifikasi Sakelar Pemutus Tegangan Tinggi Luar Ruangan Lu Gao 132KV

Jenis		GW4-40.5	GW4-72.5	GW4-126	GW4-126G	GW4-145
Tegangan terukur kV		40.5	72.5	126	126	145
Nilai saat ini A		630 1250	630 1250	630 1250	630 1250	1250 2000
		2000 2500	2000 2500	2000 2500		2500
Waktu menahan arus yang singkat ( rms) kA		20 31.5	20 31.5	20 31.5	20 31.5	20 31.5
		40(46)	40(46)	40(46)		40(46)
Arus penahan puncak (peak) kA		50 80	50 80	50 80	50 80	50 80
		100(104)	100(104)	100(104)		100(104)
Nilai frekuensi daya jangka pendek menahan tegangan (rms) kV	untuk masing-masing	80	140	185	185	275
				-230
	di antara waktu istirahat	110	160	210	210	315
				-265
Tegangan tahan impuls penerangan (puncak) kV	untuk masing-masing	185	325	450	450	650
				-550
	di antara waktu istirahat	215	375	520	550	750
				-630
Gaya horizontal terminal N		550	735-750	1000	1000	1500
		-750
Berat tiang tanda kg		80	200	240	300	3
