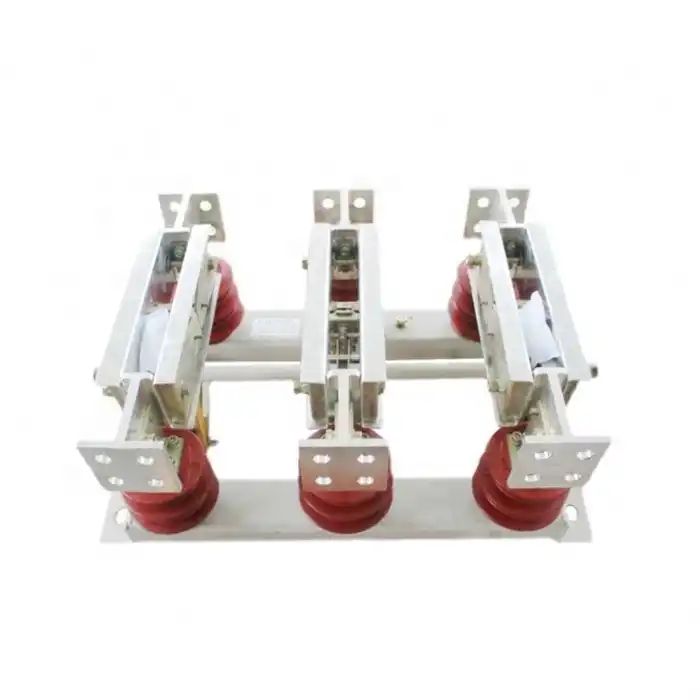

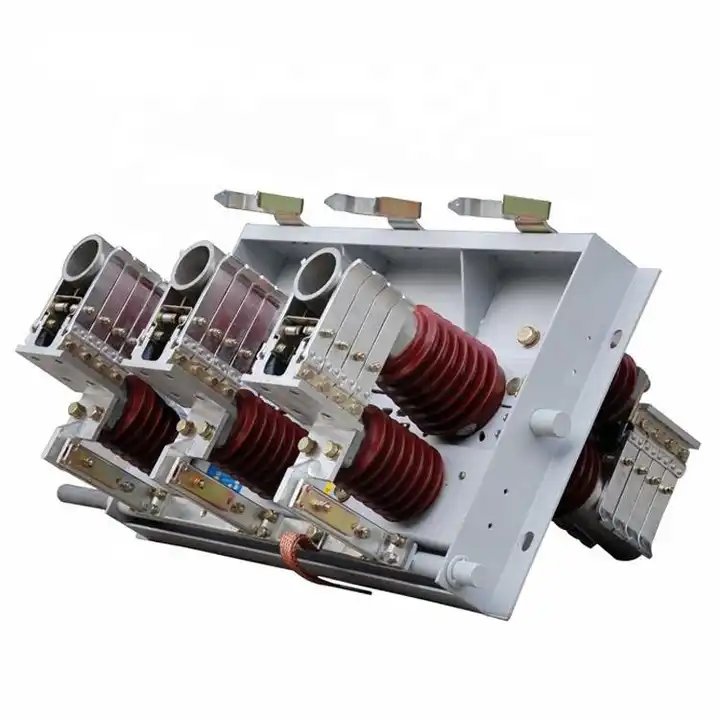

Sakelar Pemutus Tipe Dalam Ruangan 15KV

LuGao berdiri sebagai produsen Sakelar Pemutus Tipe Dalam Ruangan 15KV khusus. Pemisah GN22-12(C) adalah switchgear tegangan tinggi dalam ruangan yang dirancang untuk digunakan dalam sistem tenaga dengan AC tiga fase 50Hz dan tegangan pengenal 12kV. Fungsi utamanya adalah untuk menghubungkan, memutuskan, atau mengganti saluran dalam kondisi tegangan ketika tidak ada beban pada peralatan.

mengirimkan permintaan

Deskripsi Produk

Lugao adalah pemasok Sakelar Pemutus Tipe Dalam Ruangan 15KV. Sakelar pemutus tegangan tinggi dalam ruangan GN22-12 cocok untuk tegangan pengenal 10kV, AC tiga fase 50Hz, dan digunakan pada switchgear tegangan tinggi dalam sistem tenaga sebagai pemutus arus dalam kondisi tegangan tanpa beban. Sakelar ini menampilkan desain struktural yang baru, masuk akal, dan unik. Ia menggunakan metode penguncian aksi dua langkah, memberikan stabilitas dinamis dan termal yang sangat baik dengan kekuatan pengoperasian yang rendah. Penggunaan resin epoksi, isolator, dan sikat berlapis perak, serta material dan proses baru, memastikan konduktivitas yang baik, ukuran kompak, dan bobot ringan. Terminal keluar memfasilitasi koneksi yang mudah dengan pemutus sirkuit vakum dan pemutus sirkuit oli, mengurangi volume lemari sakelar, meminimalkan sambungan transisi, dan menurunkan biaya.

Lingkungan Pengoperasian Sakelar Pemutus Tipe Dalam Ruangan 15KV

Metode instalasi: dipasang di samping, dipasang di tengah

Suhu udara sekitar: batas atas +40C, batas bawah -30C; ;

Ketinggian: ≤2000m (jika ketinggian perlu ditingkatkan, tingkat insulasi terukur harus ditingkatkan);

Tekanan angin: tidak lebih dari 700Pa (setara dengan kecepatan angin 34m/s);

Amplitudo: intensitas gempa 8 derajat;

Tingkat kontaminasi: Kelas I;

Perbedaan suhu harian maksimum: tidak lebih dari 25C.

Spesifikasi Sakelar Pemutus Tipe Dalam Ruangan 15KV

barang		satuan	data
tegangan pengenal		persegi panjang	12
frekuensi terukur		Hz	50
rated current		A	1600~2000	2500~3150
dinilai waktu singkat menahan arus		ka	40	50
nilai puncak menahan arus		ka	100	125
durasi hubung singkat terukur		s	4
tingkat isolasi terukur	Frekuensi daya 1 menit menahan tegangan	persegi panjang	tiang ke tiang dan tiang ke tanah 42 patah 40
	tegangan tahan impuls petir （puncak）	persegi panjang	inter pole and pole to ground 75 fracture 85
