Pemutus Sirkuit Vakum Penutupan Otomatis 40.5KV 40.5KV

LiuGao dengan bangga berdiri sebagai produsen pemutus sirkuit vakum dalam ruangan terkemuka, menampilkan Pemutus Sirkuit Vakum Penutup Otomatis 40.5KV 40.5KV—perangkat listrik tegangan tinggi dalam ruangan dengan tegangan pengenal 40.5kV, beroperasi pada AC tiga fase 50Hz. Dirancang untuk perusahaan industri dan pertambangan, gardu induk, serta sistem transmisi dan distribusi, pemutus ini memberikan peralihan kontrol dan perlindungan yang andal. Kesesuaiannya yang luar biasa untuk aplikasi dalam metalurgi dan pembuatan baja busur listrik, yang memerlukan pengoperasian yang sering, membedakannya. Sesuai dengan standar "Pemutus Sirkuit Tegangan Tinggi AC" GB 1984-89, LiuGao mengundang Anda untuk merasakan solusi mutakhir yang mendefinisikan ulang keandalan dan kinerja pemutus sirkuit vakum dalam ruangan.

mengirimkan permintaan

Deskripsi Produk

LiuGao berdiri sebagai produsen pemutus sirkuit vakum dalam ruangan khusus, Pemutus Sirkuit Vakum ZN23-40.5 adalah perangkat distribusi daya tegangan tinggi dalam ruangan yang dirancang untuk tegangan pengenal 40,5kV dan beroperasi pada AC tiga fase 50Hz. Mereka dapat diintegrasikan secara mulus dengan switchgear JYN1-35 dan GBC-35. Pemutus sirkuit ini sangat cocok untuk mengendalikan dan melindungi sistem transmisi dan distribusi daya di fasilitas seperti pembangkit listrik dan gardu induk. Khususnya, mereka unggul dalam aplikasi dengan operasi yang sering, seperti di industri metalurgi dan baja busur.

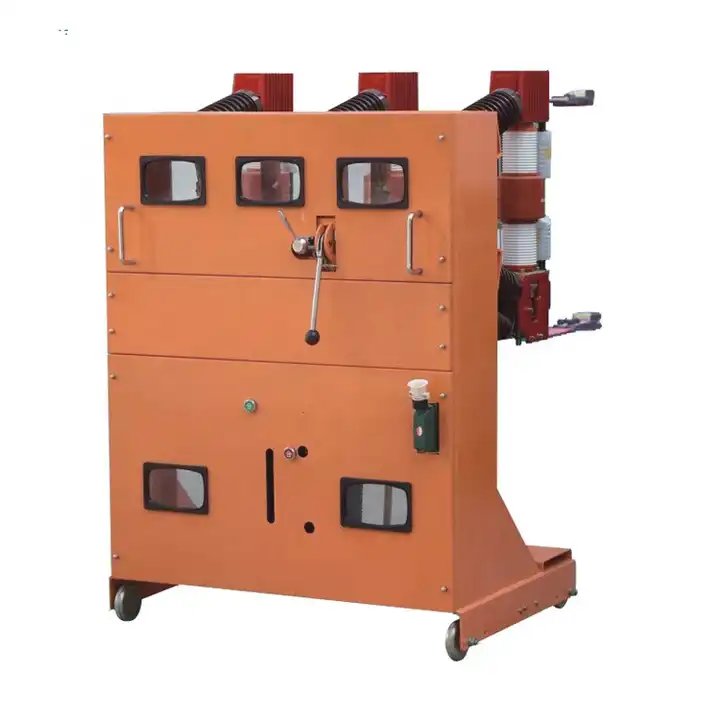

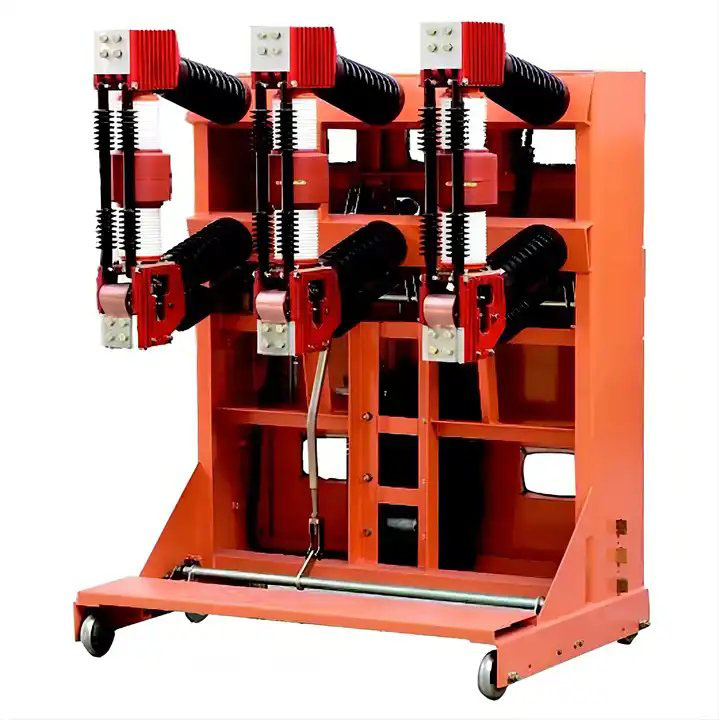

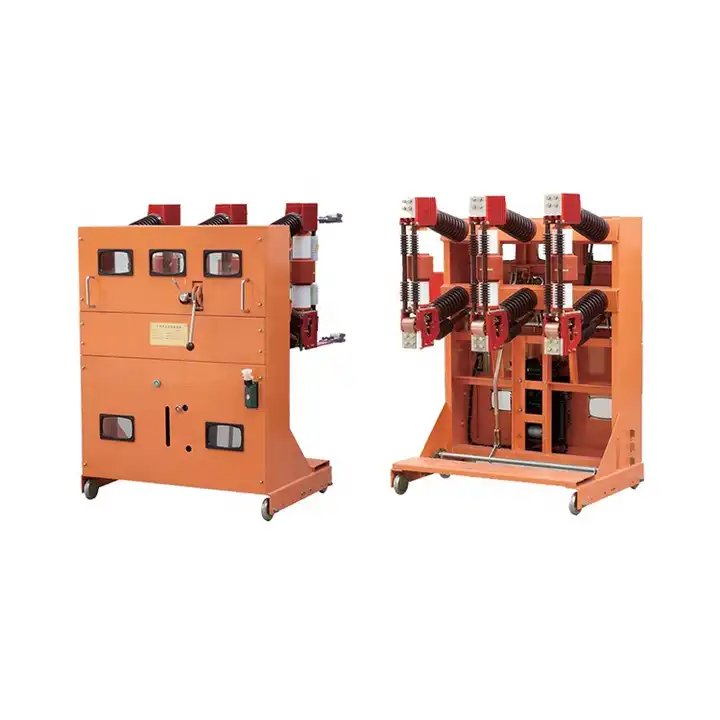

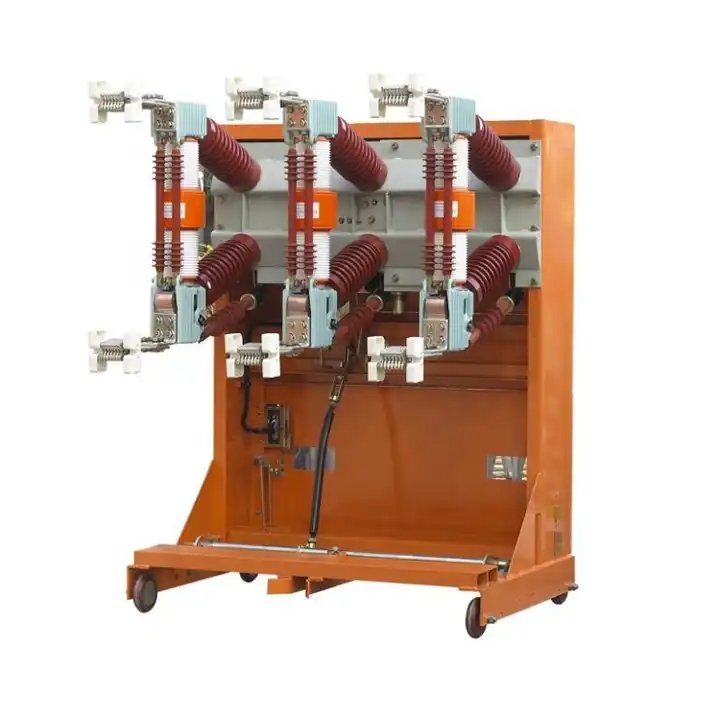

Menampilkan desain tipe kereta tangan, Pemutus Sirkuit Vakum ZN23-40.5 memiliki struktur yang dipikirkan dengan matang untuk memudahkan perawatan. Mereka dilengkapi dengan mekanisme operasi elektromagnetik CD10-Ⅱ atau mekanisme operasi pegas CT19-BN. Pemutus ini dirancang khusus untuk pemasangan di switchgear tegangan tinggi seperti GBC-40.5, JYN1-40.5, dan kabinet tinggi lainnya.

Pemutus Sirkuit Vakum Penutupan Otomatis 40.5KV Lingkungan Pengoperasian 40.5KV

1. Batas atas suhu udara sekitar tidak lebih tinggi dari +40"C, dan batas bawah tidak lebih rendah dari -10°C (penyimpanan dan pengangkutan pada -30°C diperbolehkan):

2. Di area yang ketinggiannya tidak melebihi 1000m, bila produk digunakan dalam sistem 7.2kV, ketinggian yang berlaku dapat ditingkatkan hingga 3000m;

3. Kelembaban relatif: rata-rata harian tidak lebih dari 95%, dan rata-rata bulanan tidak lebih dari 90%;

4. Tekanan uap jenuh: nilai rata-rata harian tidak lebih dari 2,2x 103MPa, nilai rata-rata bulanan tidak lebih dari 1,8x 103MPa, dan kondensasi dapat terjadi bila suhu turun tajam selama periode kelembapan;

5. Lokasi pemasangan harus bebas dari getaran keras yang sering terjadi;

6. Udara di sekitar tidak boleh tercemar secara signifikan oleh gas dan uap air yang korosif atau mudah terbakar;

7. Lokasi pemasangan harus tetap kering dan bersih;

8. Intensitas gempa tidak boleh melebihi 8 derajat.

Pemutus Sirkuit Vakum Penutupan Otomatis 40.5KV Spesifikasi 40.5KV

TIDAK.	Barang	Satuan	Data
1	Nilai Tegangan	Kv	40.5
2	Nilai Isolasi (frekuensi daya 1 menit menahan tegangan)	Kv	95
3	Isolasi Terukur (Tegangan penahan impuls petir terukur)	A	185
4	Frekuensi yang Dinilai	Hz	50
5	Nilai Saat Ini	A	630/1250/ 1600/2000/2500
6	Nilai Arus Pemutusan Hubungan Pendek	Itu	25 / 31.5
7	Nilai Puncak Menahan Arus	Itu	63/80
8.a	Nilai arus hubung singkat yang dibuat	Itu	63/80
8.b	Nilai Waktu Pemutusan Arus Hubungan Pendek	t	20
9	Waktu Istirahat	MS	≤80
10	Nilai Waktu Stabilisasi Termal	s	4
11	Urutan Operasi yang Dinilai	/	O-0,3s-CO-180s-CO
12	Nilai Tegangan Pengoperasian	V	AC110 / AC 220 / DC110 / DC 220
13	Nilai Arus Kerja Penutupan dan Pembukaan Coil	/	1,05(110V) / 0,96(220V)
14	Jarak Pusat Fase	mm	300±1,5 / 380±1,5 / 440± 1,5
15	Ketebalan Kontak yang Diizinkan	mm	≤3
16	Resistansi Sirkuit Utama untuk Setiap Fase	mΩ	80
17	Seumur Hidup Mekanis	F	10000

TIDAK.	Barang	Satuan	Data
1	Jarak Kontak	mm	20±2
2	Perjalanan berlebihan	mm	4±1
3	Kecepatan Penutupan Rata-rata	MS	0,6±0,2
4	Kecepatan Pembukaan Rata-rata	MS	1,6±0,3
5	Waktu tutup	MS	50~85
6	Waktu pembukaan	MS	40~85
7	Menutup Waktu Pentalan Kontak	MS	≤3
8	Penutupan dan Pembukaan Tiga Fase dalam Fase Berbeda	MS	≤2
9	Pukulan Penyangga	mm	17
