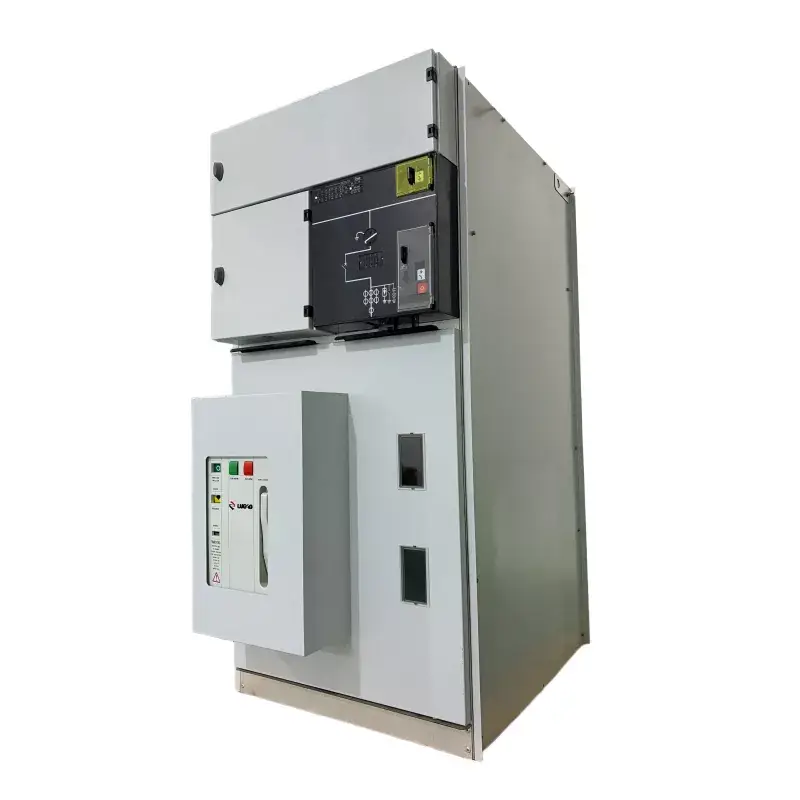

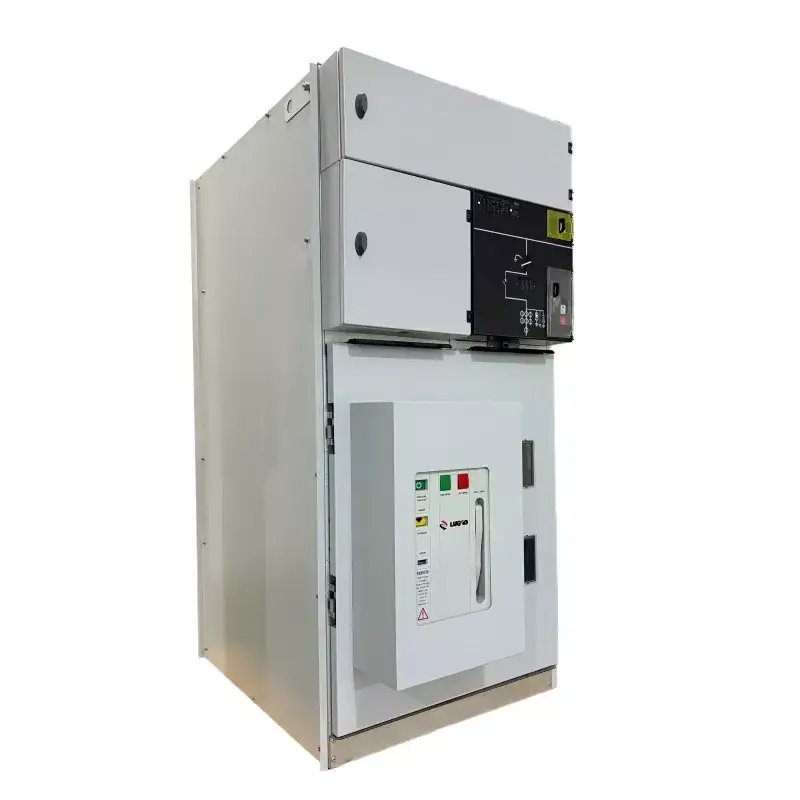

Panel Switchgear Unit Utama Cincin Terisolasi Gas Dalam Ruangan SM6 dengan VCB

Panel Switchgear Unit Utama Cincin Insulasi Gas Dalam Ruangan LGSM6 dengan VCB merupakan unit utama cincin yang menggunakan udara sebagai media isolasi dan dilengkapi dengan pemutus sirkuit vakum (VCB) berkinerja tinggi. Tegangan terukur mencakup 10kV, 12kV, dan 24kV. Karena menggunakan udara sebagai media isolasi, tidak diperlukan pemantauan gas atau perawatan pemulihan. Ini banyak digunakan dalam berbagai skenario seperti perusahaan industri dan pertambangan, distribusi listrik perumahan, dan ruang distribusi tenaga angin dan surya. Penjualan tahunan melebihi 3.000 unit, dan solusi umum selalu tersedia untuk memastikan pengiriman cepat.

mengirimkan permintaan

Deskripsi Produk

Panel Switchgear Unit Utama Cincin Terisolasi Gas Dalam Ruangan LGSM6 dengan VCB adalah unit utama cincin tertutup penuh yang menggunakan gas SF6 sebagai media isolasi utama. Fitur intinya adalah integrasi pemutus sirkuit vakum (VCB) dalam kamar gas tertutup. Hal ini mempertahankan keunggulan switchgear berinsulasi gas, seperti ukurannya yang kecil dan pengoperasian bebas perawatan, sekaligus memiliki kapasitas pemutusan yang tinggi dan kesesuaian untuk pengoperasian pemutus sirkuit vakum yang sering dilakukan. Oleh karena itu, sangat cocok untuk aplikasi di perusahaan industri dan pertambangan, distribusi listrik perumahan, pembangkit listrik tenaga angin dan surya, dan berbagai gardu induk. Sebagai produsen RMU GIS profesional, solusi switchgear Lugao sepenuhnya mematuhi standar internasional seperti IEC, ISO, dan CE, memastikan pengakuan global dan pengoperasian yang andal dalam berbagai skenario distribusi daya.

Parameter teknis utama

TIDAK.	Barang		Satuan	Parameter
1	Nilai Tegangan		persegi panjang	12	24	36	40.5
2	Nilai Saat Ini		A	630/1250
3	Frekuensi yang Dinilai		Hz	50/60
4	Tegangan Penahan Frekuensi Daya 1 Menit	Nilai Total	persegi panjang	42	55	80	95
		Titik Istirahat		48	65	95	110
5	Impuls Petir Menahan Tegangan	Nilai Total	persegi panjang	75	125/150	170	95
		Titik Istirahat		85	150/160	185	215
6	Dinilai Tahan Saat Ini dalam Waktu Singkat	Sirkuit Utama	ka	25/2dtk
		Sirkuit Pembumian		25/2dtk
7	Nilai Puncak Menahan Arus		ka	63			50
8	Nilai Transfer Saat Ini		A	1300~1700
9	Nilai Arus Pemutusan Penutupan Beban		A	630
10	Arus Putus Pengisian Kabel Terukur		A	50/10
11	Arus Putus Transformator yang Dibongkar		A	20
12	Kabel Pengisian Arus Pemutusan Gangguan Tanah		A	100			80
13	Nilai Arus Pemutusan Hubungan Pendek		ka	20
14	Nilai Arus Penutupan Sirkuit Pendek		ka	63			50
15	Kelas Perlindungan			IP3X
16	Hidup Saklar Beban		Waktu	5000
17	Kehidupan Sakelar Pembumian		Waktu	5000

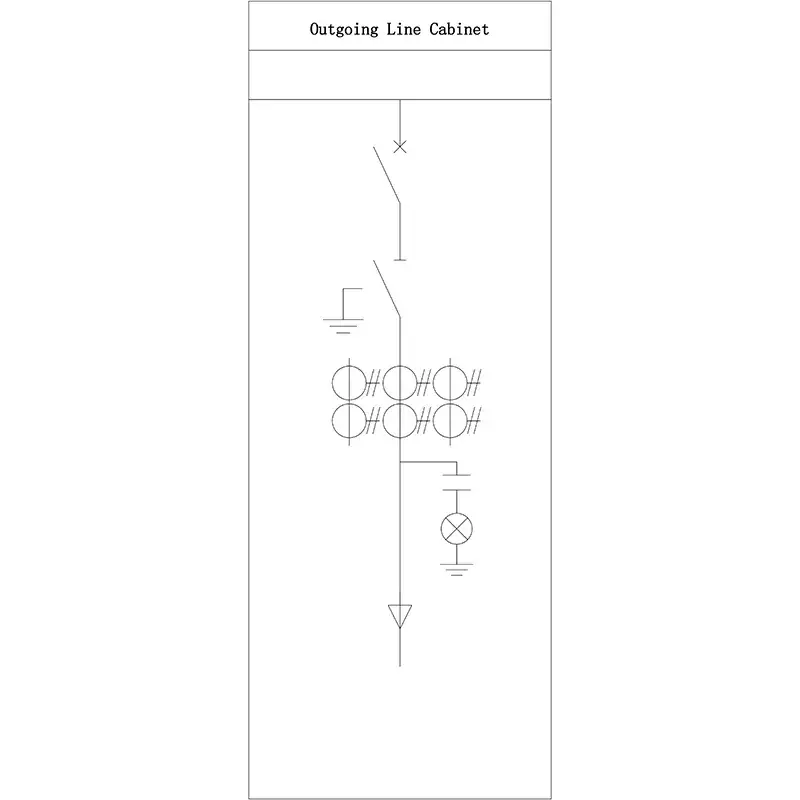

Diagram Skema Khas：

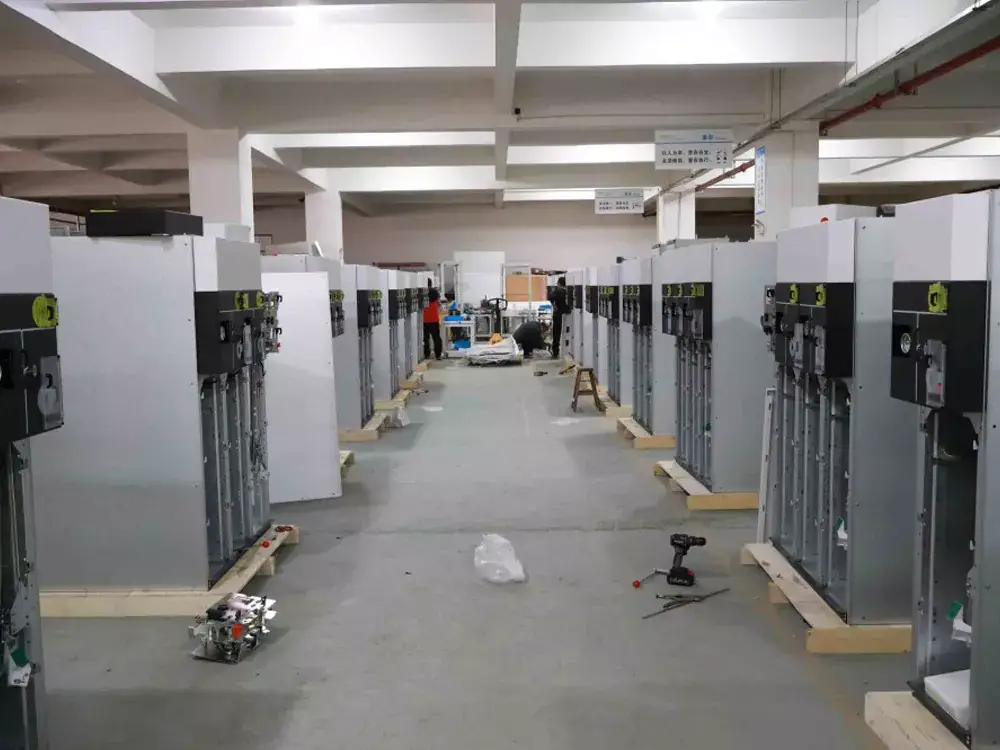

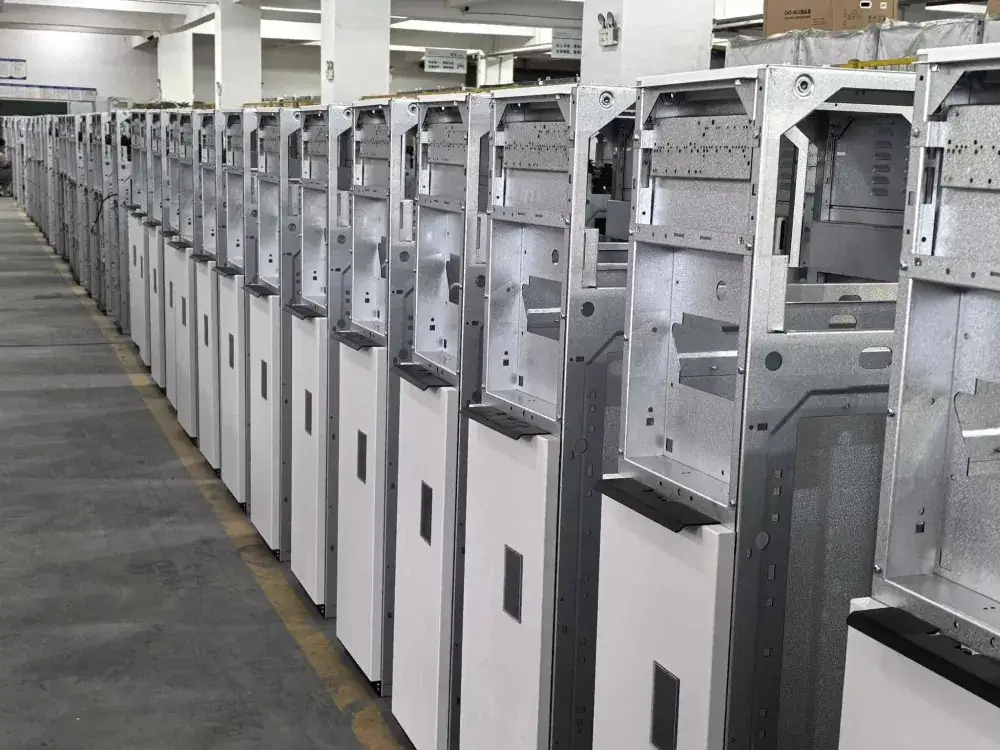

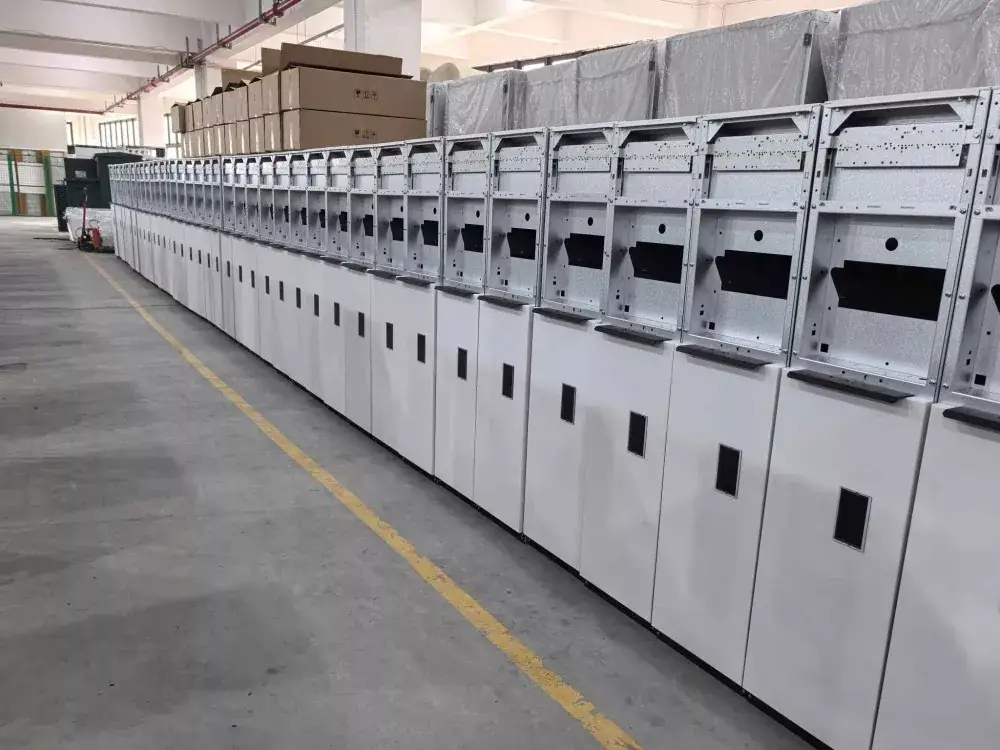

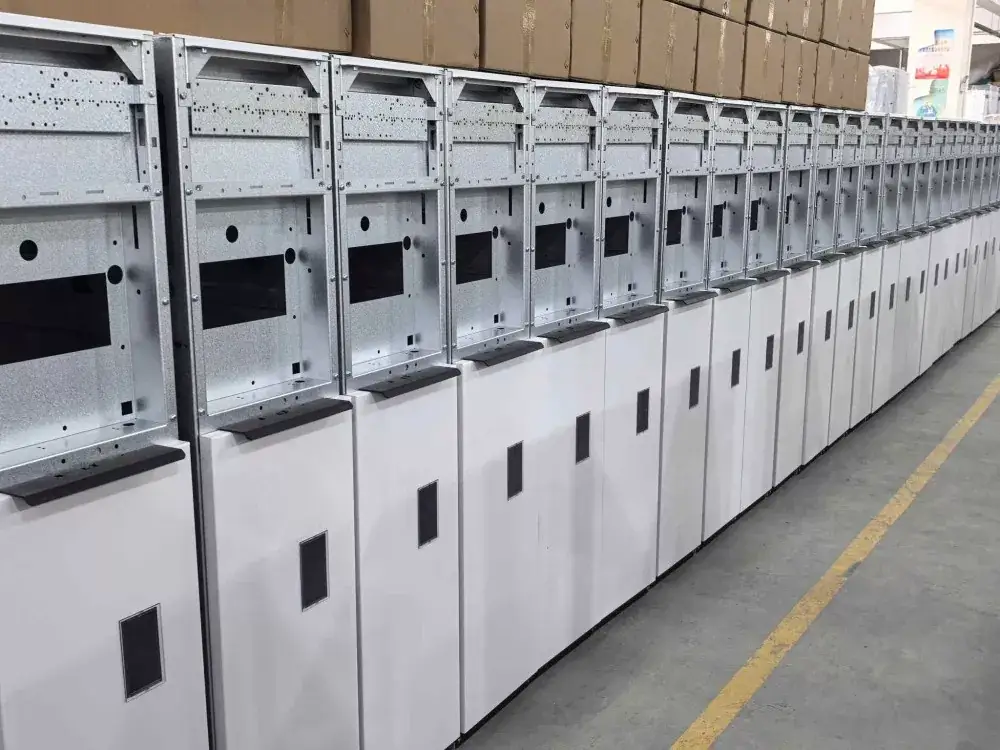

Pemotretan pabrik:

Fitur teknologi inti:

1. Panel Switchgear Unit Utama Cincin Terisolasi Gas Dalam Ruangan LGSM6 dengan VCB digunakan, yang menghilangkan busur api di sirkuit utama dan memiliki masa pakai listrik yang lama. Seluruh pemutus sirkuit vakum disegel dalam kamar gas baja tahan karat yang diisi dengan gas SF6, mengisolasinya sepenuhnya dari lingkungan eksternal dan meningkatkan keandalan isolasi.

2. Semua komponen aktif bertegangan tinggi, seperti busbar, sakelar pemutus, pemutus sirkuit vakum, dan transformator arus, disegel di dalam kamar gas, tidak memerlukan perawatan sepanjang masa pakainya dan tidak ada pembersihan komponen insulasi.

3. Ukurannya yang ringkas dapat menghemat ruang lantai ruang distribusi listrik secara signifikan, sehingga sangat cocok untuk gardu induk prefabrikasi atau proyek dengan ruang terbatas.

4. Dilengkapi dengan interlock mekanis lima bukti untuk mencegah kesalahan pengoperasian. Kotak udara dilengkapi dengan saluran pelepas tekanan terarah untuk memastikan keselamatan operasional.

5. Ia mencadangkan antarmuka untuk pengoperasian dan otomatisasi listrik guna memenuhi persyaratan jaringan distribusi cerdas.

Skenario aplikasi:

Sektor Industri: Distribusi tenaga pabrik, pertambangan

Sektor Konstruksi: Kompleks komersial, gedung bertingkat, komunitas perumahan

Energi Baru: Pembangkit listrik tenaga angin, pembangkit listrik fotovoltaik

Infrastruktur: Bandara, kereta bawah tanah

Pasokan dan Pelayanan

Inventaris dan Pengiriman: Kami memelihara inventaris dalam jumlah besar; pesanan reguler dikirim dalam waktu sekitar 10 hari.

Layanan Purna Jual: Kami menyediakan respons 24 jam dan mendukung panduan dan commissioning instalasi di tempat.

Layanan yang disesuaikan: Kami dapat memberikan solusi untuk Panel Switchgear Unit Utama Cincin Terisolasi Gas Dalam Ruangan LGSM6 non-standar dengan VCB sesuai dengan kebutuhan pelanggan, seperti level tegangan khusus, skema perlindungan sekunder, dan koneksi kabinet paralel.
