Apa Pertimbangan Utama Saat Memilih Pemutus Arus Tegangan Tinggi?

Pemilihan aPemutus Arus Tegangan Tinggiadalah salah satu keputusan paling penting yang akan diambil oleh seorang insinyur sistem tenaga. Ini bukanlah sebuah proses pengadaan yang sederhana; ini adalah pilihan strategis yang mempengaruhi keselamatan, keandalan, dan kinerja ekonomi seluruh jaringan listrik selama beberapa dekade. Pemutus Sirkuit Tegangan Tinggi yang tidak dipilih dengan baik dapat menyebabkan kegagalan peralatan yang parah, pemadaman listrik yang berkepanjangan, dan kerugian finansial yang signifikan. Sebaliknya, pemutus yang dipilih dengan baik akan meningkatkan stabilitas sistem, meminimalkan waktu henti, dan memberikan masa pakai yang lama dengan tuntutan pemeliharaan yang dapat dikelola. Tantangannya adalah proses seleksi melibatkan interaksi kompleks antara faktor listrik, mekanik, lingkungan, dan ekonomi. Artikel ini memberikan kerangka kerja terstruktur untuk memandu para insinyur dalam mengambil keputusan penting ini, berdasarkan pengalaman industri selama puluhan tahun dan pengetahuan lapangan praktis.

Panduan ini akan membedah proses pemilihan, memeriksa parameter penting yang harus dipertimbangkan, mulai dari peringkat kelistrikan dasar hingga fitur pemantauan kondisi lanjutan yang kini tersedia. Kami akan mengeksplorasi teknologi yang dominan—SF6, vakum, dan alternatif ramah lingkungan yang muncul—dan mendiskusikan kekuatan dan kelemahan masing-masing untuk berbagai aplikasi. Kami juga akan membahas realitas praktis pemasangan, pengoperasian, dan pemeliharaan, memastikan bahwa Pemutus Sirkuit Tegangan Tinggi yang dipilih tidak hanya memenuhi spesifikasi teknis tetapi juga selaras dengan kemampuan operasional fasilitas utilitas atau industri. Dengan memahami pertimbangan utama yang diuraikan dalam artikel ini, para insinyur dapat membuat keputusan yang tepat dan percaya diri yang menjamin integritas sistem tenaga listrik mereka dalam jangka panjang. Pabrik kami diLugao Power Co, Ltd.telah memproduksi Pemutus Sirkuit Tegangan Tinggi selama lebih dari dua dekade, dan kami telah mengumpulkan pengetahuan ini dari pengalaman kami yang luas dalam memberikan solusi kepada pelanggan di seluruh dunia.

Daftar isi

• 1. Landasan: Apa Peringkat Kelistrikan yang Penting?
• 2. Keputusan Teknologi: Media Interupsi Mana yang Tepat untuk Anda?
• 3. Pertimbangan Lingkungan dan Instalasi: Dimana Akan Beroperasi?
• 4. Ekonomi Kepemilikan: Melampaui Harga Beli
• 5. Pembuktian Masa Depan: Bagaimana Anda Memelihara dan Memantau Pemecahnya?
• Seringy Pertanyaan yang Diajukan (FAQ)
• Kesimpulan dan Langkah Selanjutnya

1. Landasan: Apa Peringkat Kelistrikan yang Penting?

Bayangkan seorang insinyur gardu induk yang ditugaskan untuk meningkatkan switchyard 145 kV. Proyek ini memerlukan Pemutus Arus Tegangan Tinggi baru untuk melindungi saluran transmisi penting. Infrastruktur yang ada mencakup trafo dengan daya 40 MVA, dan tingkat gangguan pada bus telah dihitung sebesar 40 kA. Proses seleksi dimulai dengan serangkaian peringkat kelistrikan mendasar yang menentukan kemampuan pemutus. Peringkat ini bukanlah angka sembarangan; ini adalah ekspresi matematis dari kemampuan pemutus sirkuit untuk beroperasi dengan aman dan andal dalam lingkungan kelistrikan sistem tenaga. Insinyur harus mengevaluasi setiap peringkat dengan cermat untuk memastikan bahwa perangkat yang dipilih tidak di bawah atau di atas spesifikasi. Tabel berikut menyajikan peringkat kelistrikan utama dan signifikansi praktisnya.

Tegangan pengenal adalah dasar pemilihan. Ini adalah tegangan kontinu maksimum yang dapat ditahan oleh Pemutus Sirkuit Tegangan Tinggi. Untuk sistem 145 kV, pemutus harus mempunyai tegangan minimal 145 kV. Namun, penting juga untuk mempertimbangkan tegangan operasi maksimum, yang mungkin sedikit lebih tinggi dari tegangan nominal. Arus pengenal harus cukup untuk memikul beban normal, dengan margin untuk pertumbuhan di masa depan. Namun, arus pemutusan hubung singkat adalah tingkat keamanan yang paling kritis. Ini menentukan arus gangguan maksimum yang dapat diinterupsi dengan aman oleh Pemutus Sirkuit Tegangan Tinggi. Jika peringkat ini terlalu rendah, pemutus arus dapat gagal total jika terjadi kesalahan. Di Lugao Power Co., Ltd., kami menawarkan rangkaian Pemutus Sirkuit Tegangan Tinggi dengan berbagai kapasitas pemutusan arus pendek untuk menyesuaikan dengan kebutuhan sistem yang berbeda, memastikan bahwa perangkat tidak terlalu spesifik atau terlalu rendah.

TRV mungkin merupakan peringkat yang paling halus namun sama pentingnya. Ketika pemutus menghentikan gangguan, tegangan transien muncul di kontak pembuka. TRV ini dicirikan oleh amplitudo, laju kenaikan, dan frekuensinya. Pemutus Sirkuit Tegangan Tinggi harus dirancang untuk menahan TRV tanpa menyalakan kembali busur listrik. TRV ditentukan oleh impedansi sistem dan titik pada gelombang dimana gangguan terjadi. Untuk aplikasi spesifik, TRV harus dihitung atau diperoleh dari studi sistem dan dibandingkan dengan kemampuan TRV terukur pemutus. Tim teknik pabrik kami memberikan dukungan dalam menilai parameter kompleks ini, membantu pelanggan memilih Pemutus Sirkuit Tegangan Tinggi yang sangat cocok dengan karakteristik transien jaringan spesifik mereka.

2. Keputusan Teknologi: Media Interupsi Mana yang Tepat untuk Anda?

Setelah peringkat listrik ditentukan, insinyur menghadapi keputusan teknologi mendasar: jenis media interupsi apa yang harus digunakan oleh Pemutus Sirkuit Tegangan Tinggi? Pasar didominasi oleh tiga teknologi utama: gas SF6, vakum, dan minyak. Namun, pemecah minyak semakin jarang ditemukan di instalasi baru, dan industri secara aktif mengembangkan alternatif yang ramah lingkungan. Setiap teknologi memiliki karakteristik berbeda yang membuatnya cocok untuk aplikasi berbeda. Keputusan yang diambil bukan sekedar masalah biaya; ini melibatkan evaluasi kinerja, dampak lingkungan, kebutuhan pemeliharaan, dan kondisi pengoperasian spesifik instalasi. Mari kita periksa masing-masing teknologi utama secara mendetail.

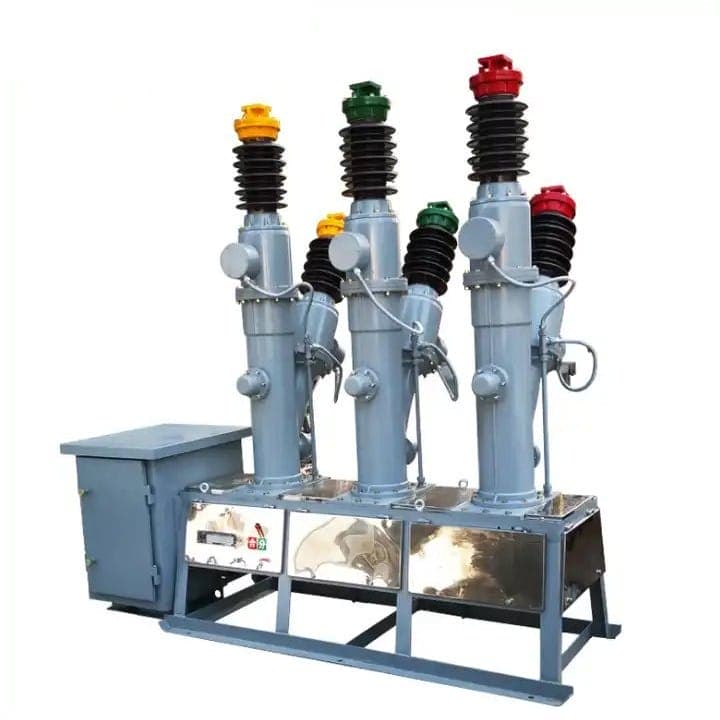

Pemutus Sirkuit SF6merupakan teknologi dominan untuk aplikasi tegangan tinggi (72,5 kV ke atas). Mereka menggunakan gas sulfur heksafluorida (SF6) sebagai media isolasi dan pemadam busur api. SF6 sangat elektronegatif, artinya ia menyerap elektron bebas dari busur, dengan cepat mendeionisasi celah dan mencegah pemogokan busur. Properti ini membuat pemutus SF6 sangat efisien dalam memutus arus gangguan, dengan kapasitas pembawa arus yang tinggi dan waktu interupsi yang singkat. Mereka juga kompak, membutuhkan lebih sedikit ruang dibandingkan teknologi lainnya. Namun, SF6 merupakan gas rumah kaca yang kuat dengan potensi pemanasan global (GWP) sebesar 23.500 kali lipat dari CO2. Hal ini menyebabkan peningkatan pengawasan dan peraturan mengenai penggunaannya. Pabrik kami di Lugao telah mengembangkan rangkaian Pemutus Sirkuit Tegangan Tinggi SF6 dengan tingkat kebocoran kurang dari 0,1% per tahun, sehingga mengurangi dampak lingkungan secara signifikan.

Pemutus Sirkuit Vakummerupakan teknologi dominan untuk aplikasi tegangan menengah (hingga 40,5 kV). Mereka menggunakan ruang hampa sebagai media interupsi. Ketika bagian kontak, busur terkurung di dalam pemutus vakum. Busur padam pada arus nol pertama karena vakum tidak memberikan jalur konduktif bagi busur untuk menyerang kembali. Pemutus vakum sangat andal, hanya memerlukan sedikit perawatan, dan ramah lingkungan. Namun, mereka tidak dapat digunakan pada tegangan yang lebih tinggi karena kekuatan dielektrik pemutus vakum terbatas. Mereka juga sensitif terhadap tegangan lebih, seperti yang disebabkan oleh peralihan trafo tanpa beban. Untuk aplikasi tegangan tinggi, satu interupsi vakum tidak cukup, dan diperlukan beberapa interupsi secara seri, sehingga meningkatkan kompleksitas dan biaya.

Alternatif Ramah Lingkunganmuncul sebagai respons terhadap masalah lingkungan SF6. Teknologi ini menggunakan gas dengan GWP yang jauh lebih rendah, seperti AirPlus (campuran nitrogen dan oksigen dengan sedikit fluoroketon) atau gas sintetis lainnya. Gas-gas ini menawarkan kinerja dielektrik dan pemadaman busur yang serupa dengan SF6 tetapi dengan GWP 100 hingga 2.000 kali lebih rendah. Hal ini merupakan keuntungan yang signifikan bagi perusahaan utilitas dan industri yang berupaya mengurangi jejak karbon mereka. Namun, alternatif ini belum diadopsi secara luas seperti SF6, dan mungkin memerlukan penutup pemutus yang lebih besar atau desain mekanis yang berbeda. Pabrik kami secara aktif mengembangkan Pemutus Sirkuit Tegangan Tinggi menggunakan gas yang ramah lingkungan, memastikan pelanggan kami memiliki jalur maju yang layak dan bertanggung jawab terhadap lingkungan.

Tabel berikut memberikan ringkasan singkat tentang pertimbangan utama untuk setiap teknologi.

3. Pertimbangan Lingkungan dan Instalasi: Dimana Akan Beroperasi?

Lingkungan fisik di mana Pemutus Arus Tegangan Tinggi akan dipasang merupakan faktor penting dalam pemilihannya. Pemutus yang sama yang bekerja dengan sempurna di gardu induk dalam ruangan yang dikontrol iklimnya mungkin gagal sebelum waktunya di lingkungan pesisir dengan semprotan garam, atau di lingkungan gurun dengan panas dan debu yang ekstrem. Insinyur harus mengevaluasi kondisi lingkungan di lokasi pemasangan yang diusulkan dan mencocokkannya dengan desain pemutus yang sesuai. Faktor lingkungan utama yang perlu dipertimbangkan adalah: suhu lingkungan, kelembapan, ketinggian, tingkat polusi, aktivitas seismik, dan keberadaan zat korosif. Masing-masing faktor ini dapat berdampak signifikan terhadap keandalan dan umur panjang Pemutus Arus Tegangan Tinggi.

Suhumerupakan perhatian utama. Mekanisme pengoperasian, gas insulasi (dalam kasus SF6 atau alternatif ramah lingkungan), dan sifat dielektrik insulasi semuanya bergantung pada suhu. Gas SF6, misalnya, akan mencair pada suhu rendah (kira-kira -25°C pada 5 bar), sehingga mengurangi kemampuan insulasi dan interupsinya. Untuk mengatasi hal ini, pemutus SF6 yang dipasang di iklim dingin dilengkapi dengan pemanas dan sistem pemantauan kepadatan gas yang mendeteksi penurunan tekanan gas yang disebabkan oleh pencairan. Demikian pula, panas ekstrem dapat mempercepat penuaan bahan isolasi dan meningkatkan keausan komponen mekanis. Pabrik kami menawarkan Pemutus Sirkuit Tegangan Tinggi dengan berbagai pilihan suhu pengoperasian, termasuk paket cuaca dingin untuk pemasangan di kondisi kutub.

Ketinggianmerupakan faktor penting lainnya. Dengan bertambahnya ketinggian, tekanan udara menurun, sehingga mengurangi kekuatan dielektrik udara. Untuk pemasangan di luar ruangan di atas 1.000 meter, jarak isolasi harus ditingkatkan. Untuk pemutus SF6, tekanan gas biasanya disesuaikan untuk mengkompensasi penurunan tekanan atmosfer.Polusidari kawasan industri, kawasan pesisir, atau kawasan pertanian dapat menyebabkan penumpukan kontaminan konduktif pada isolator, sehingga meningkatkan risiko flashover eksternal. Hal ini diatasi dengan menentukan isolator dengan jarak rambat yang lebih tinggi, atau dengan menerapkan lapisan anti-kontaminasi. Pabrik kami di Lugao menyediakan Pemutus Sirkuit Tegangan Tinggi dengan tingkat insulasi yang dapat disesuaikan untuk memenuhi persyaratan kelas polusi spesifik di lokasi pemasangan.

Aktivitas seismikharus diperhatikan pada daerah rawan gempa. Pemutus Arus Tegangan Tinggi harus mampu menahan beban dinamis yang ditimbulkan oleh peristiwa seismik. Hal ini melibatkan perancangan struktur pendukung dan memastikan komponen mekanis pemutus dapat menahan percepatan yang diberikan. Lingkungan korosif, seperti yang ditemukan di dekat daerah pantai atau di pabrik kimia, memerlukan perhatian khusus dalam pemilihan material. Pengencang baja tahan karat, lapisan tahan korosi pada penutupnya, dan penyegelan semua komponen secara hati-hati sangat penting untuk mencegah kegagalan dini. Dengan mengevaluasi faktor-faktor lingkungan ini secara cermat, para insinyur dapat memilih Pemutus Sirkuit Tegangan Tinggi yang tidak hanya cocok secara listrik namun juga cukup kuat secara fisik untuk menahan kerasnya lingkungan pengoperasiannya.

4. Ekonomi Kepemilikan: Melampaui Harga Beli

Harga pembelian awal Pemutus Arus Tegangan Tinggi sering kali merupakan biaya yang paling terlihat, namun hanya sebagian kecil dari total biaya kepemilikan selama masa pakai perangkat. Analisis ekonomi yang komprehensif harus mempertimbangkan tidak hanya harga pembelian tetapi juga biaya pemasangan, biaya pemeliharaan dan operasional yang berkelanjutan, dan biaya pembuangan atau penggantian. Memilih pemutus arus dengan biaya awal yang lebih tinggi namun persyaratan perawatan yang lebih rendah dapat jauh lebih ekonomis dalam jangka panjang. Sebaliknya, memilih pemutus yang murah dan berkualitas rendah dapat menyebabkan kegagalan yang sering terjadi, biaya pemeliharaan yang tinggi, dan waktu henti yang mahal. Keputusan ekonomis harus didasarkan pada analisis biaya siklus hidup yang mencerminkan konteks operasional spesifik instalasi.

Biaya pemasangandapat sangat bervariasi tergantung pada jenis dan desain Pemutus Arus Tegangan Tinggi. Pemutus SF6 memerlukan peralatan penanganan gas khusus dan personel terlatih untuk pemasangannya, sehingga menambah biaya. Pemutus vakum biasanya lebih mudah dipasang.Biaya pemeliharaanmerupakan komponen penting dari biaya siklus hidup. Pemutus SF6 memerlukan perawatan berkala, termasuk pemeriksaan tekanan gas, keausan kontak, dan pengoperasian mekanis. Prosedur penanganan gas harus diikuti dengan ketat. Sebaliknya, pemecah vakum disegel seumur hidup dan hanya memerlukan sedikit perawatan. Frekuensi pemeliharaan dan biaya suku cadang harus diperhitungkan dalam analisis ekonomi.

Biaya operasionaltermasuk kehilangan energi pada kontak utama pemutus, yang biasanya kecil namun tidak dapat diabaikan.Biaya waktu hentimungkin merupakan variabel yang paling signifikan. Di banyak industri, waktu henti selama satu jam dapat mengakibatkan hilangnya produksi hingga puluhan ribu dolar. Pemutus Sirkuit Tegangan Tinggi yang lebih andal, dengan kemungkinan kegagalan yang lebih rendah, dapat memberikan manfaat ekonomi yang besar dengan mengurangi risiko pemadaman listrik yang memakan biaya besar. Untuk membantu pelanggan dengan analisis ini, pabrik kami di Lugao Power Co.,Ltd. menawarkan layanan penilaian biaya siklus hidup, yang memberikan perbandingan mendetail mengenai total biaya kepemilikan untuk berbagai opsi pemutus.

5. Pembuktian Masa Depan: Bagaimana Anda Memelihara dan Memantau Pemecahnya?

Pemilihan Pemutus Arus Tegangan Tinggi bukanlah keputusan yang berakhir ketika perangkat diberi energi. Kinerja jangka panjang dan keandalan pemutus bergantung pada strategi pemeliharaan dan pemantauan yang terencana. Persyaratan pemeliharaan bervariasi berdasarkan teknologi, namun pendekatan proaktif sangat penting untuk memastikan layanan yang andal selama beberapa dekade. Tren dalam industri ini bergerak menuju pemeliharaan berbasis kondisi, yang menggunakan pemantauan berkelanjutan terhadap parameter utama Pemutus Sirkuit Tegangan Tinggi untuk memprediksi kapan pemeliharaan diperlukan, dibandingkan mengandalkan jadwal tetap. Pendekatan ini memaksimalkan ketersediaan pemutus dan meminimalkan risiko kegagalan yang tidak terduga.

Parameter utama yang harus dipantau meliputi: waktu mekanisme pengoperasian, perjalanan kontak dan resistansi, kepadatan dan tekanan gas SF6, suhu komponen penting, dan kesehatan sirkuit listrik. Pemutus Sirkuit Tegangan Tinggi modern dapat dilengkapi dengan sensor yang terus memantau parameter ini dan melaporkannya ke sistem kendali pusat. Hal ini memungkinkan tim pemeliharaan untuk mengidentifikasi masalah sejak dini, sebelum menjadi serius. Produk Pemutus Sirkuit Tegangan Tinggi dari pabrik kami kompatibel dengan berbagai sistem pemantauan kondisi, sehingga memungkinkan pelanggan kami menerapkan strategi pemeliharaan berdasarkan kondisi. Kami juga memberikan pelatihan komprehensif bagi personel pemeliharaan mengenai inspeksi, pengujian, dan perbaikan peralatan kami.

Pertanyaan yang Sering Diajukan (FAQ)

Pertanyaan 1: Bagaimana cara menentukan kapasitas pemutusan arus pendek yang benar untuk aplikasi saya?

Jawaban: Kapasitas pemutusan hubung singkat harus sama dengan atau lebih besar dari arus gangguan maksimum yang dihitung pada titik pemasangan pemutus. Hal ini ditentukan oleh studi sistem tenaga secara rinci yang mempertimbangkan sumber arus gangguan (generator, jaringan listrik), impedansi transformator, saluran transmisi, dan kabel, serta konfigurasi sistem. Kajian tersebut akan menghasilkan nilai arus hubung singkat simetris (kA) dan rasio X/R yang menentukan besarnya arus asimetris. Arus pemutusan hubung singkat pengenal pemutus sirkuit, yang merupakan nilai simetris, harus lebih besar dari arus simetris yang dihitung, dan pemutus juga harus mampu memutus arus asimetris. Tim teknik kami di Lugao Power Co., Ltd. dapat membantu perhitungan ini.

Pertanyaan 2: Apa perbedaan antara tangki mati dan pemutus arus tangki hidup?

Jawaban: Dalam Pemutus Sirkuit Tegangan Tinggi tangki mati, pemutus ditempatkan di dalam selungkup logam yang diarde. Hal ini memberikan keuntungan keamanan yang jelas, karena tegangan tinggi tertutup dan selungkup berada pada potensial ground. Mereka biasanya lebih mudah dirawat dan menawarkan lebih banyak fleksibilitas desain untuk peralatan tambahan seperti CT. Dalam pemutus tangki hidup, pemutus berada pada tegangan tinggi, dan tangki tidak dibumikan. Pemutus tangki aktif lebih ringan dan mempunyai rugi-rugi dielektrik yang lebih rendah, sehingga lebih efisien untuk beberapa aplikasi. Pilihannya tergantung pada desain gardu induk tertentu dan filosofi teknik perusahaan utilitas.

Pertanyaan 3: Bagaimana cara memilih antara pemutus SF6 dan alternatif yang ramah lingkungan?

Jawaban: Pilihannya bergantung pada persyaratan aplikasi dan prioritas lingkungan operator. Pemutus SF6 memiliki rekam jejak yang terbukti dalam keandalan tinggi dan kemampuan interupsi yang sangat baik, dan tersedia untuk semua level tegangan. Alternatif ramah lingkungan, seperti AirPlus, menawarkan GWP yang jauh lebih rendah, sehingga menarik bagi organisasi yang berkomitmen terhadap keberlanjutan. Namun, alternatif ini mungkin memiliki biaya awal yang lebih tinggi dan mungkin tidak tersedia untuk semua level tegangan. Pabrik kami di Lugao Power Co., Ltd. menawarkan opsi SF6 dan ramah lingkungan, memungkinkan pelanggan kami membuat pilihan yang menyeimbangkan kinerja, biaya, dan tanggung jawab lingkungan.

Pertanyaan 4: Apa pentingnya tegangan pemulihan transien (TRV) dalam pemilihan pemutus sirkuit?

Jawaban: TRV adalah tegangan yang muncul pada kontak Pemutus Arus Tegangan Tinggi segera setelah busur terputus. TRV bisa jadi rumit, dengan laju kenaikan dan nilai puncak yang tinggi, dan bergantung pada induktansi dan kapasitansi sistem. Pemutus Arus Tegangan Tinggi harus mampu menahan TRV tanpa menimbulkan benturan ulang. Ini merupakan faktor penting dalam menentukan kemampuan interupsi, terutama untuk pemutus yang terletak di dekat trafo atau reaktor. Tim teknik pabrik kami dapat membantu menilai persyaratan TRV untuk aplikasi spesifik Anda dan memilih pemutus dengan kemampuan TRV terukur yang sesuai.

Pertanyaan 5: Seberapa sering pemutus arus tegangan tinggi perlu dirawat?

Jawaban: Frekuensi perawatan tergantung pada jenis pemutus dan kondisi pengoperasian. Pemutus SF6 biasanya memerlukan pemeriksaan dan pemeliharaan dengan interval 5-10 tahun, bergantung pada rekomendasi pabrikan dan jumlah pengoperasian. Perawatannya meliputi pemeriksaan kepadatan gas, keausan kontak, dan mekanisme pengoperasian. Dengan integrasi sistem pemantauan kondisi, kita dapat beralih ke pendekatan pemeliharaan berbasis kondisi, di mana pemeliharaan dilakukan hanya ketika data pemantauan menunjukkan adanya kebutuhan.

Kesimpulan: Membuat Pilihan Tepat untuk Masa Depan yang Andal

Memilih Pemutus Sirkuit Tegangan Tinggi yang tepat merupakan keputusan teknik penting yang berdampak pada keselamatan, keandalan, dan kinerja ekonomi sistem tenaga selama beberapa dekade. Dengan mempertimbangkan peringkat kelistrikan, pilihan teknologi, faktor lingkungan, biaya siklus hidup, dan strategi pemeliharaan secara cermat, para insinyur dapat membuat pilihan berdasarkan informasi yang menjamin integritas jaringan mereka dalam jangka panjang. Keputusan tersebut memerlukan pemahaman mendalam tentang persyaratan aplikasi dan evaluasi menyeluruh terhadap opsi yang tersedia. Di Lugao Power Co., Ltd., kami berkomitmen untuk mendukung pelanggan kami selama proses seleksi, memberikan bimbingan ahli, produk yang andal, dan dukungan purna jual yang komprehensif.
