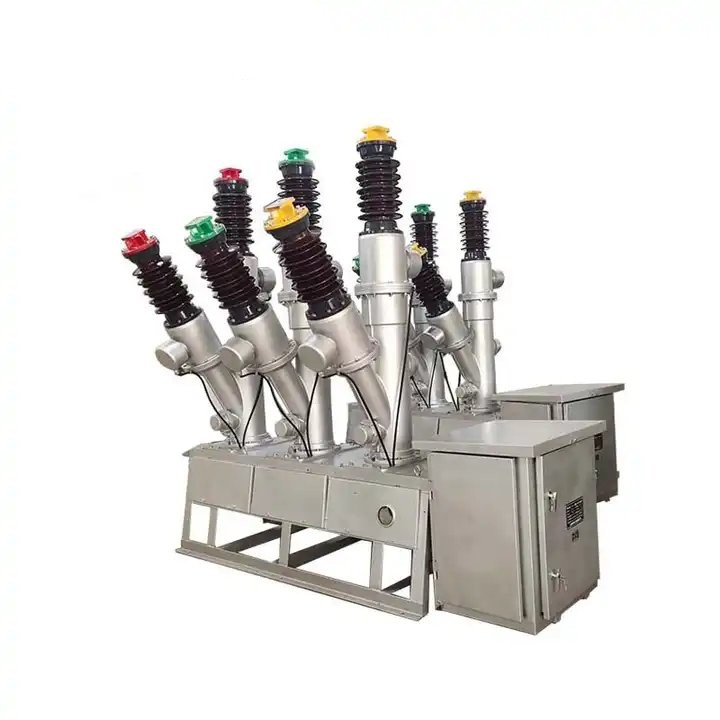

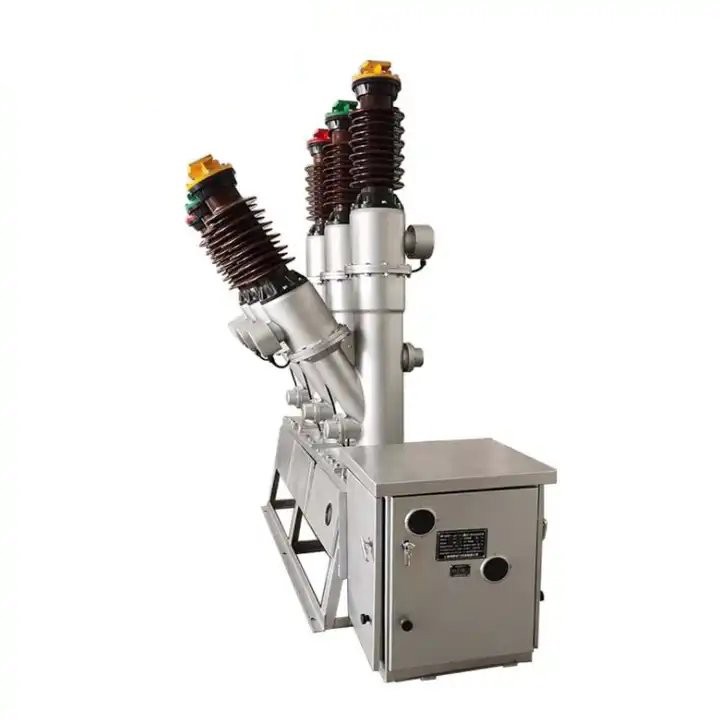

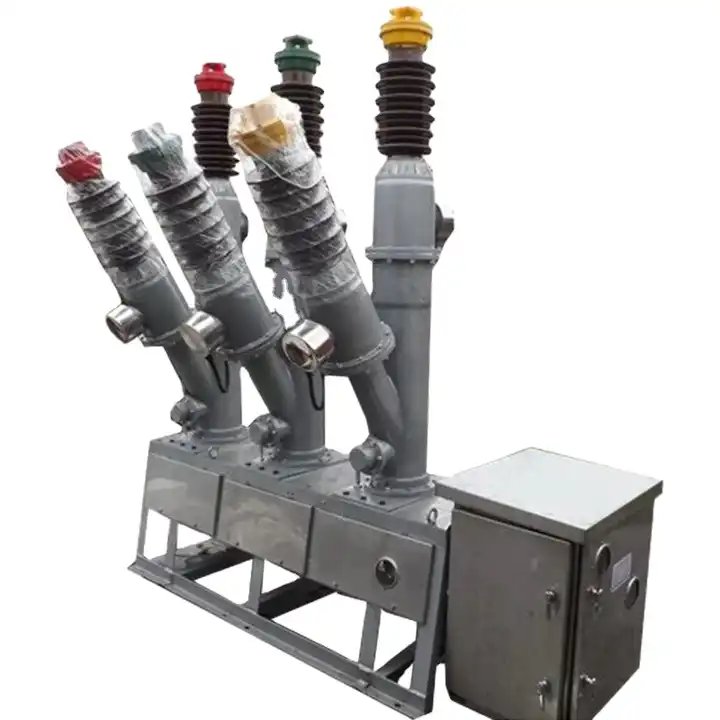

40.5kV Tegangan Tinggi Outdoor SF6 Gas Sirkuit Pemutus

Lugao berdiri sebagai produsen pemutus sirkuit gas SF6 tegangan tinggi 40.5kV tinggi, pemutus sirkuit gas SF6 SF6 Struktur yang tertutup sepenuhnya, dan belitan sekunder disegel dalam badan pengecoran resin epoksi untuk memastikan kinerja insulasi. The LW8-40.5Y SF6 Circuit Breaker boasts a robust mechanism with a service life exceeding 3000 operations, ensuring long-term reliability.Its sealing performance is dependable, employing imported sealing rubber pads.The dynamic seal incorporates a "V"-type sealing ring with a spring pressure compensation structure, and the secondary terminal board, provided by a cooperative enterprise, ensures an annual air leakage rate of less than 1%. Tersedia, transformator arus bawaan mengadopsi struktur tertutup sepenuhnya, dengan belitan sekunder yang disegel dalam casting resin epoksi untuk memastikan kinerja isolasi yang optimal.

mengirimkan permintaan

Deskripsi Produk

Lugao adalah pemecah pemutus sirkuit gas outdoor tinggi 40.5kv Ini melayani tujuan kontrol dan perlindungan dan juga dapat digunakan untuk pembukaan dan penutupan pemutus kontak dan bank kapasitor, dengan opsi untuk memasukkan transformator saat ini untuk fungsi pengukuran dan perlindungan. Pemutus sirkuit dilengkapi dengan mekanisme operasi musim semi tipe CT14, dan melekat pada GB1984-89 standar nasional, berjudul "AC Tegangan Tegangan Tegangan," dan Standar Sirkuit AC Kesta Elektroteknik Internasional IEC56, yang ditentukan dalam publikasi "Tinggi Voltage AC Breaker."

40.5kv Tegangan Tinggi Lingkungan Operasi Pemutus Sirkuit Gas Outdoor SF6

1. Ketinggian: Tidak lebih dari 2500; meter; dataran tinggi 4000 meter;

2. Suhu sekitar: -30 ° C-+40 ° C (Persyaratan Khusus -40 ° C-+40 ° C);

3. Kelembaban relatif: Rata -rata harian tidak lebih dari 95%, rata -rata bulanan tidak lebih dari 90% (25 ° C);

4. Kecepatan angin: tidak lebih dari 35m/s; Tingkat polusi adalah saya; Jarak creepage lengan porselen adalah 1050mm (1320mm) (jarak creepage nominal tidak kurang dari 25mm/kV);

5. Sinar Matahari: 0.1W/cm;

40.5kv Tegangan Tinggi SPECIFIKASI PEMBUATAN SIRKUIT GAS SF6

No. Deskripsi		Parameter teknis
1	Tegangan Dinilai, KV	72.5			126	145	252
3	Frekuensi Dinilai, Hz	50/60
4	Nilai arus, a	1600 ~ 4000					3150 ~ 4000
	1 menit frekuensi daya tahan tegangan	140		230		265	460
	Lightning Impulse menahan tegangan	325		550		650	1050
5	Nilai pendek ringkasan pendek	25 ~ 40					40 ~ 63
	Saat ini, ka
7	Nilai Pendek Breaking	63 ~ 100					100 ~ 157.5
	Saat ini (puncak), ka
8	Durasi pendek yang dinilai, s	3	3			3	3
	Peringkat saat ini melanggar arus pemecah fase	10	10			10	10
	Pengisian kabel (saluran) yang dinilai	10	31.5			50	125
	melanggar arus
	Tekanan gas yang dinilai, MPA	0,4 0,5				0.5	0.6
	Urutan Operasi	O-0.3S-CO-180S-CO
	Tingkat kebocoran gas SF6 (per tahun)	≤1%
14	Pertama dari beberapa gen	1.5		1.55		1.5	1.3
	Resistensi loop utama, μΩ	≤40		≤45		≤45	≤50
	Tegangan pemanas	AC220
	Sirkuit kontrol dan tegangan sirkuit sinyal	DC220, DC230
	Tegangan motor	DC220, DC230
