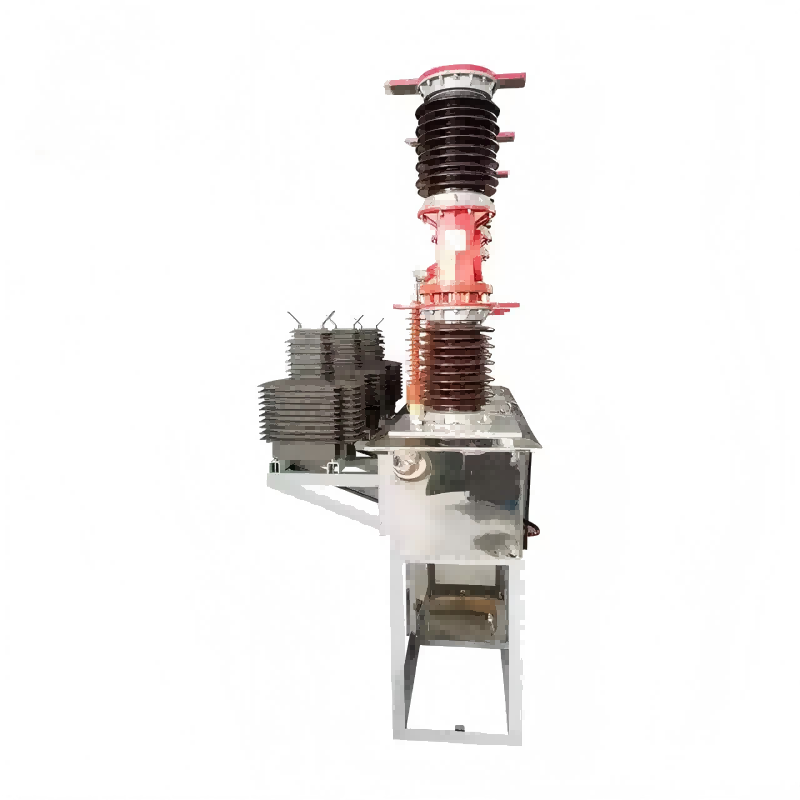

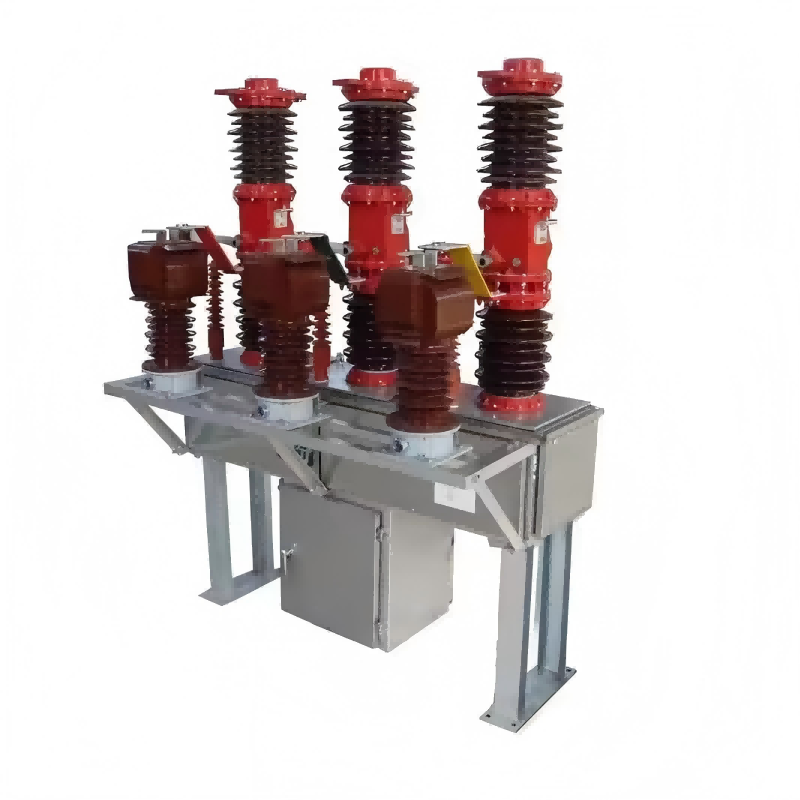

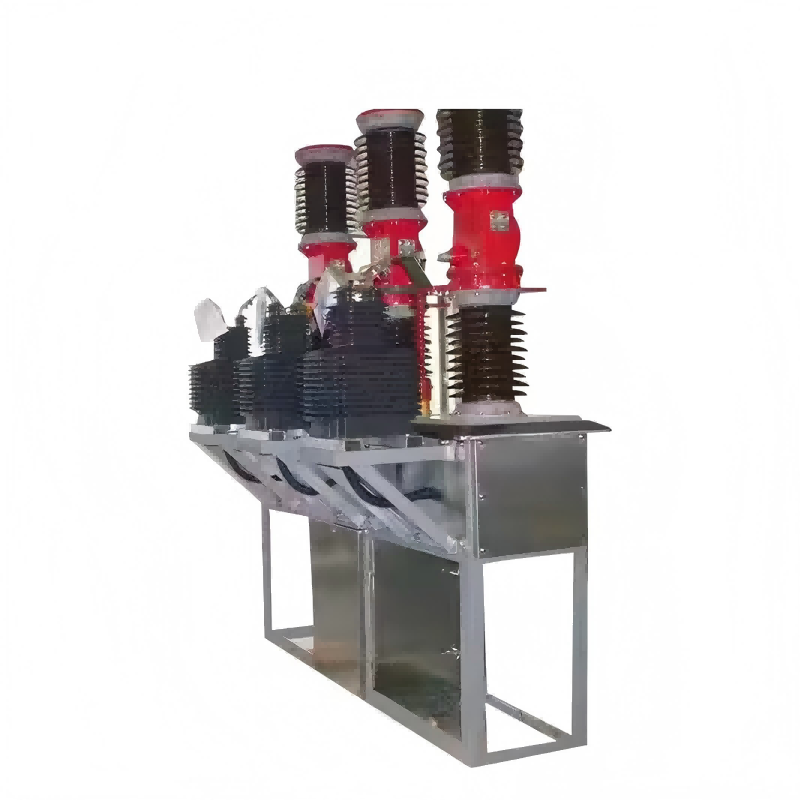

Tiga Fase Tegangan Tinggi 35kV 40.5kV Pemutus Sirkuit Vakum Dengan Transformator

Lugao yang dikembangkan secara independen dan menghasilkan pemutus sirkuit vakum tinggi 35kV 40.5kV dengan transformator dengan transformator yang cocok untuk jaringan distribusi daya antar-kota, memastikan pengoperasian jaringan listrik yang aman dan memberikan perlindungan sirkuit pendek. Ini memiliki kinerja penyegelan yang baik dan mudah dipasang dan dipelihara. Telah dipuji oleh pelanggan di rumah dan di luar negeri.

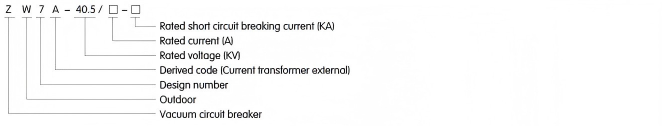

Model:ZW7-40.5

mengirimkan permintaan

Deskripsi Produk

PENDAHULUAN PRODUK

Seri ZW7-40.5 Series Outdoor Voltage Voltage Sirkuit Pemutus dirancang untuk digunakan dalam sistem daya tiga fase yang beroperasi pada 50 Hz dan tegangan pengenal 40,5 kV. Mereka digunakan untuk memutuskan dan menghubungkan arus beban, arus kelebihan beban, dan arus sirkuit pendek.

Spesifikasi

TIDAK.	Keterangan			satuan	data
1	Tegangan Dinilai			Kv	40.5
2	Tingkat isolasi dinilai	1 menit frekuensi daya tahan tegangan	Tes kering	Kv	95
		1 menit frekuensi daya tahan tegangan	Tes basah		80
		Lightning Impulse menahan tegangan (puncak)			185
3	Nilai arus			A	1250 ； 1600 ； 2500
4	Arus pemecahan sirkuit pendek dinilai			Itu	20 ； 25 ； 31.5
5	Urutan Operasi Dinilai				O-0.3S-CO-180S-CO
6	Siklus pemecahan sirkuit pendek yang dinilai			pertandingan	12
7	Arus penutupan sirkuit pendek dinilai (nilai puncak)			Itu	50; 63; 80
8	Puncak Puncak Nilai Arus			Itu	50; 63; 80
9	Sirkuit pendek dinilai menahan arus			Itu	20; 25; 31.5
10	Durasi sirkuit pendek dinilai			S	4
11	Hubungi Jarak Pembukaan			Mm	22 ± 2
12	Hubungi Jarak Pembukaan			Mm	4 ± 1
13	Kecepatan perjalanan rata -rata			MS	1,5 ± 0,2
14	Kecepatan penutupan rata -rata			MS	0,7 ± 0,2
15	Hubungi Penutupan Waktu Bounce			MS	≤2
16	Perbedaan waktu sinkronisasi switching tiga fase (sub) switching waktu			MS	≤2
17	Waktu penutupan			MS	≤150
18	Waktu perjalanan			MS	≤60
19	Umur mekanis			pertandingan	10000
20	Tegangan Operasi Dinilai - Tegangan Sirkuit Auxiliary			V	DC110 / 220 AC110 / 220
21	Resistansi DC dari setiap sirkuit fase (tidak termasuk transformator)			Sayang	≤100
22	Berat			Kg	800
