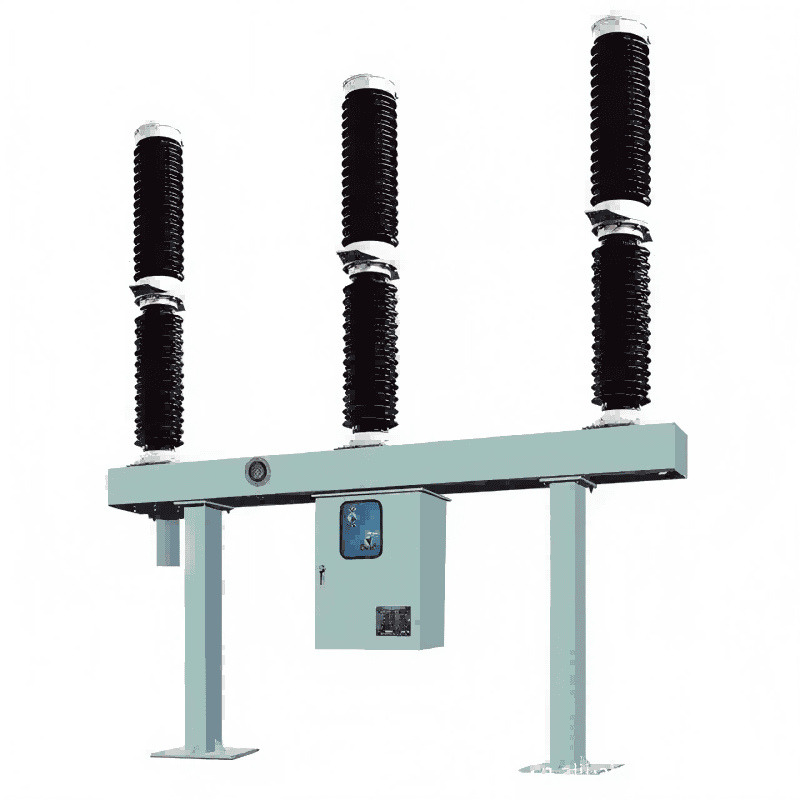

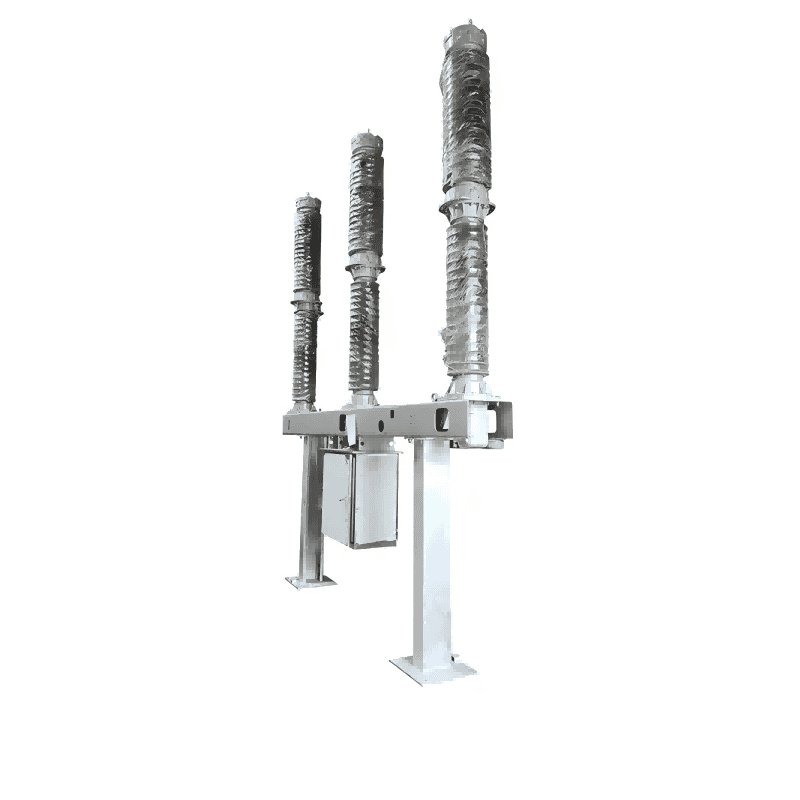

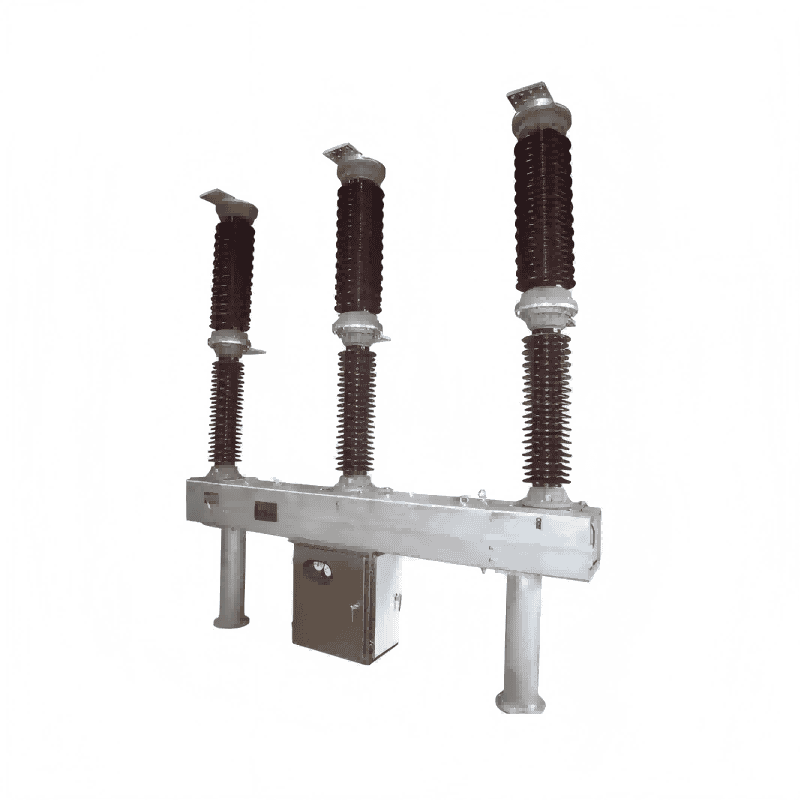

Pemutus Sirkuit Gas Tiga Tiang Tegangan Tinggi 220kv 330kv sf6

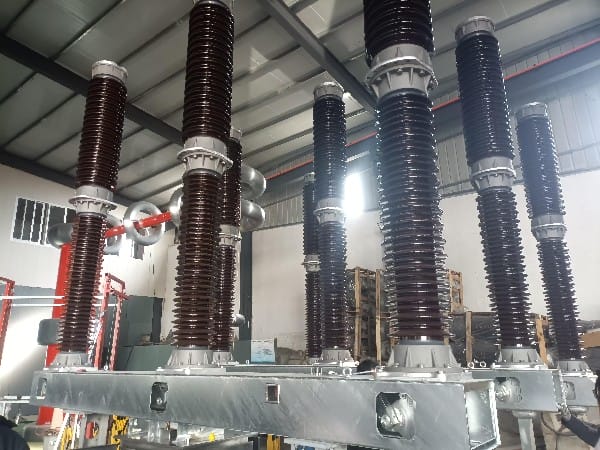

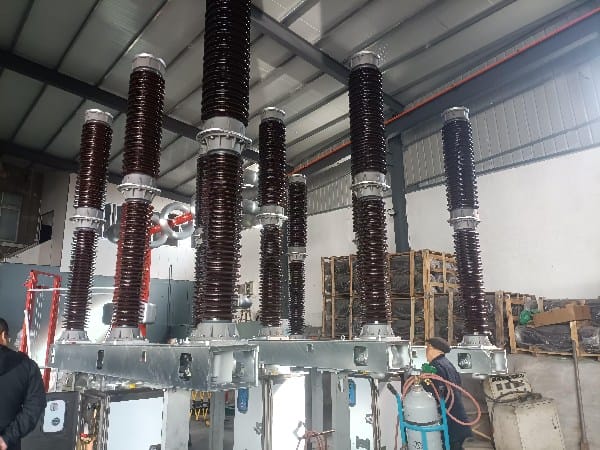

Lugao Power Co, Ltd. memiliki bengkel khusus yang didedikasikan untuk memproduksi Pemutus Sirkuit Gas Tiga Tiang Tegangan Tinggi 220kv 330kv sf6. Teknologi desainnya terdepan di industri. Pemutus sirkuit SF6 seri LW menggunakan ruang pemadam busur api bertekanan tunggal dan teknologi pemadaman busur listrik berenergi sendiri, menggunakan gas sulfur heksafluorida sebagai media isolasi dan pemadam busur api. Ruang pemadam busur terpisah menghasilkan aliran udara selama proses pembukaan, mendinginkan busur dan memutus arus.

mengirimkan permintaan

Deskripsi Produk

Pengenalan Produk

Pemutus Sirkuit Gas Tiga Kutub 220kv 330kv sf6 Tegangan Tinggi adalah peralatan transmisi dan transformasi daya tegangan tinggi luar ruangan AC 50Hz/60Hz tiga kutub/kutub tunggal yang digunakan untuk membuka atau mematikan arus pengenal, arus gangguan, atau jalur sakelar, melindungi, mengendalikan, dan mengoperasikan sistem transmisi dan distribusi daya. Mereka dapat melakukan operasi pembukaan, penutupan, dan penutupan otomatis secara cepat. Tegangan terukur berkisar antara 45kV hingga 330kV, dan sistem inti terdiri dari bushing porselen pendukung, unit pemadam busur api, mekanisme pengoperasian hidraulik/pegas, dan pengontrol kepadatan cerdas. Ruang pemadam busur independen menghasilkan aliran udara terkompresi selama proses pembukaan untuk mendinginkan busur secara efisien dan memutus arus. Desain sirkulasi gas yang tertutup sepenuhnya memastikan pengoperasian yang andal di berbagai lingkungan. Mereka memiliki struktur sederhana, perawatan mudah dan cepat, konsumsi daya rendah, kebutuhan energi pengoperasian rendah, keandalan tinggi, pemasangan mudah, dan kebisingan rendah.

Spesifikasi

Jenis	Luar ruangan, bushing porselen
Frekuensi	50Hz/60Hz
Tegangan operasi sistem	132kV
Nilai Tegangan	145kV/220kV/330kV
Urutan operasi	O-0,3s-CO-3 menit-CO
Tidak ada kumparan trip	2
Tidak ada kumparan penutup	1
Jumlah aux.contacts:	10TIDAK,10NC
Media pendinginan	SF6
Jumlah jeda per fase	1
Waktu yang dibutuhkan motor untuk mengisi daya pegas dari keadaan terisi penuh ke posisi terisi penuh	<30Sc
Jenis mekanisme operasi	Pengisian pegas
Frekuensi daya terukur yang menahan tegangan (pada ketinggian kurang dari 1000m)	325kV
Nilai impuls petir menahan tegangan (pada ketinggian kurang dari 1000m)	750kV
Mekanisme Operasi	Tiang Tunggal, Tiga tiang
Jarak usia merayap	31mm/kV
Dinilai mengganggu arus	31,5kA/3Dtk
Dinilai normal Saat Ini	3150A
Nilai arus pendek yang menghasilkan arus	puncak 80kA
