ZW7 33kv 40.5kv Tipe Gardu Luar Ruangan Pemutus Sirkuit Vakum Tegangan Tinggi

Arester Surge berinsulasi porselen 220kV Lugao adalah perangkat perlindungan tegangan lebih yang cocok untuk digunakan di gardu induk besar dan saluran transmisi UHV. Lugao menggunakan teknologi sintering porselen terdepan dan jalur produksi khusus, yang mampu memproduksi ratusan unit per bulan. Produk-produk ini sepenuhnya mematuhi standar GB dan IEC. Setiap arester menjalani pengujian tipe dan pabrik yang komprehensif untuk memastikan kualitas produk yang dapat diandalkan.

Model:7

mengirimkan permintaan

Deskripsi Produk

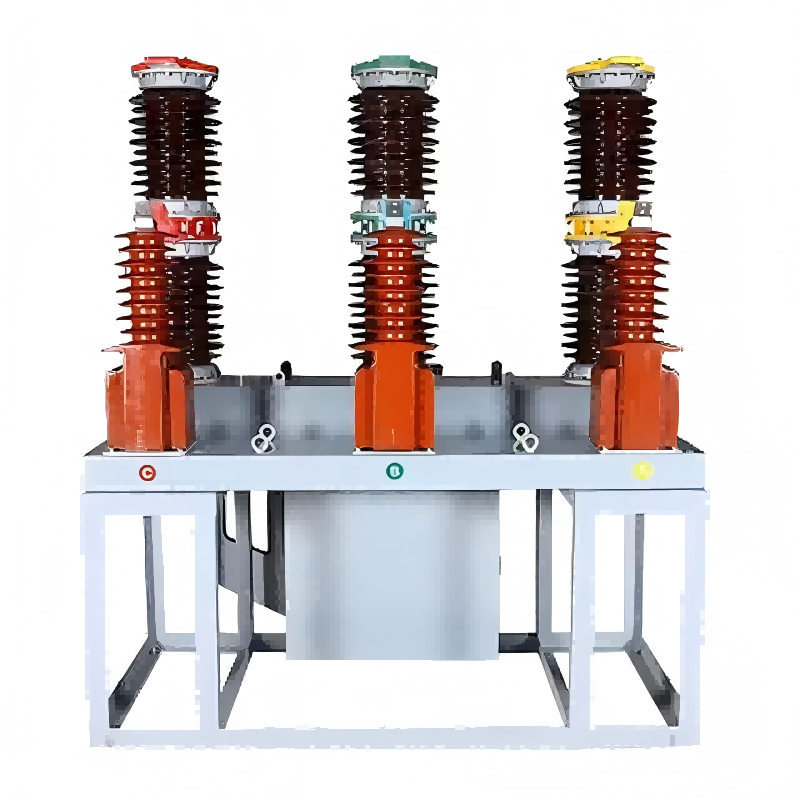

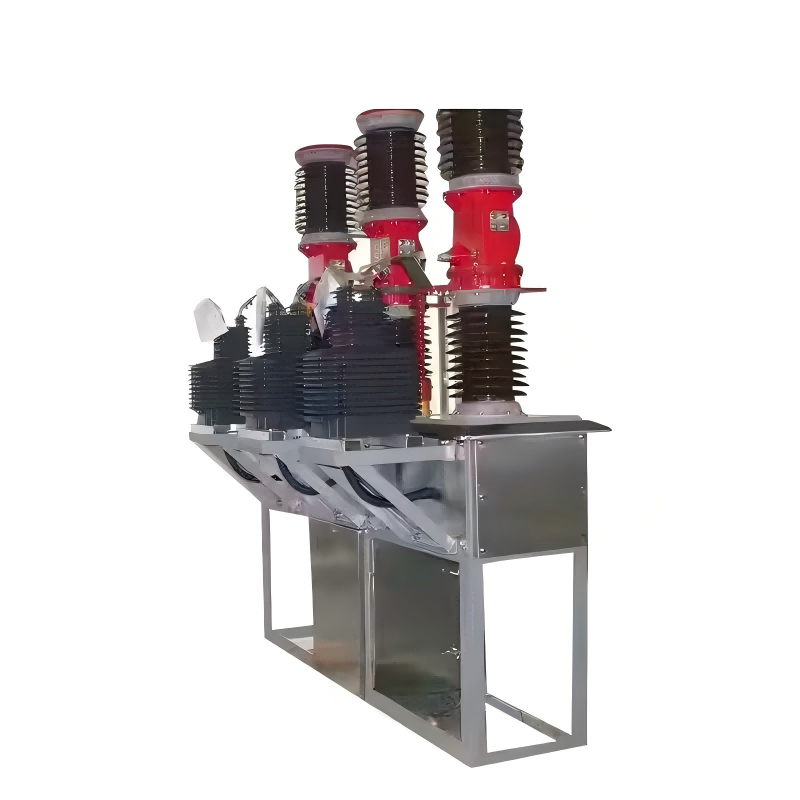

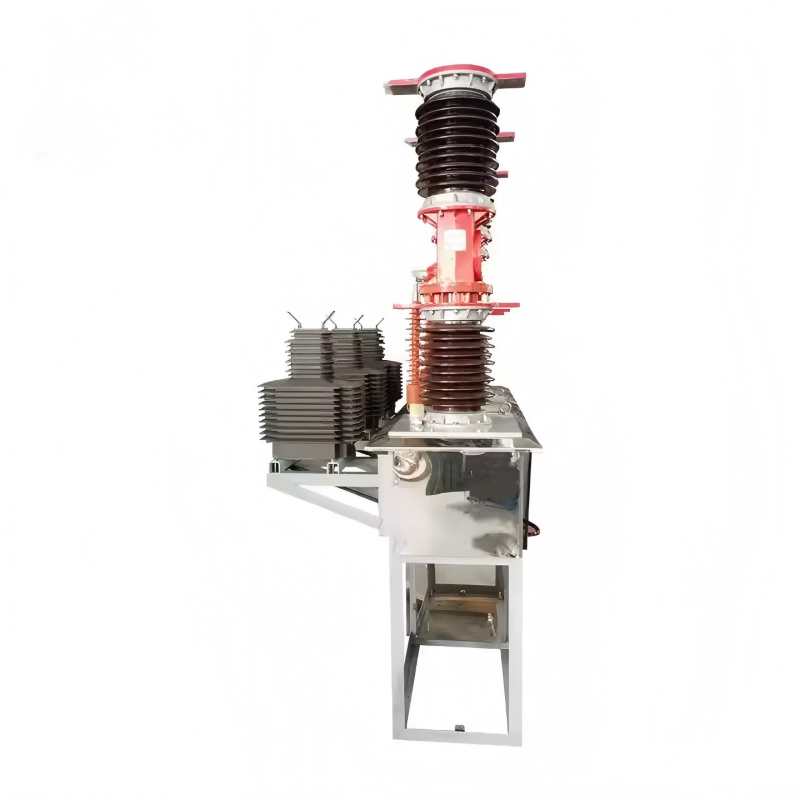

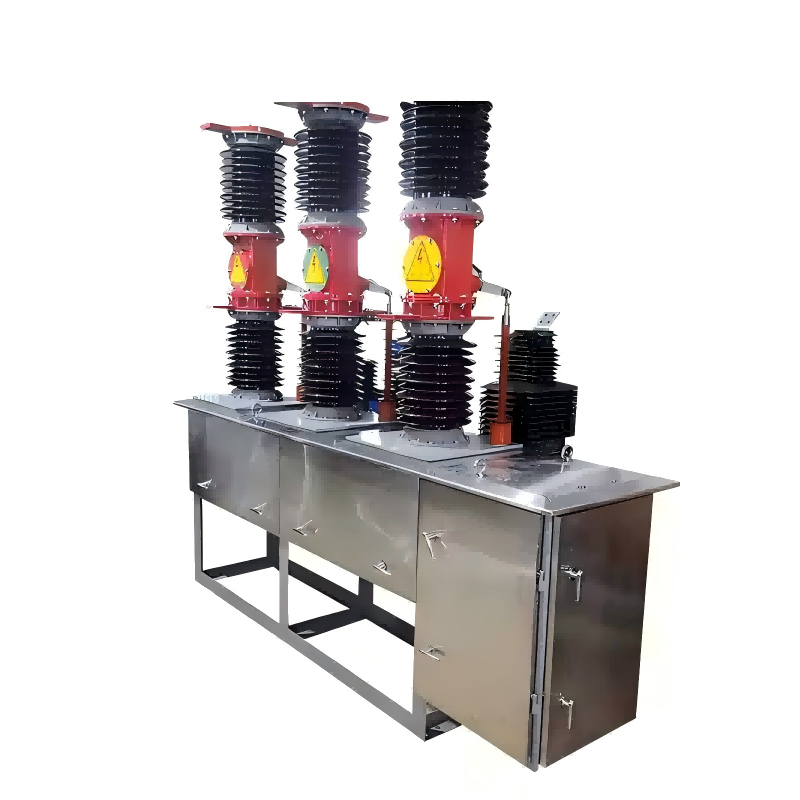

Pemutus sirkuit vakum tegangan tinggi luar ruangan ZW7 yang dipasang di tiang Lugao terutama digunakan untuk perlindungan dan kontrol saluran di pintu keluar gardu induk, distribusi listrik di perusahaan industri dan pertambangan, dan di jaringan listrik perkotaan dan pedesaan. Produk ini menggunakan prinsip pemadaman busur vakum yang dikombinasikan dengan insulasi gas SF6, menggabungkan kinerja interupsi tinggi dari sakelar vakum dengan kemampuan adaptasi insulasi gas luar ruangan yang sangat baik. Sangat cocok untuk pemasangan di tiang luar ruangan, pengoperasian yang sering, dan lokasi di ketinggian.

Pemutus sirkuit seri ZW7 menggunakan interupsi vakum berkinerja tinggi dengan arus pengenal mulai dari 1250A hingga 2500A. Mereka bebas perawatan, memiliki masa pakai listrik yang lama, dan menawarkan arus pemutusan yang rendah. Mekanisme pengoperasian pegas memungkinkan pengoperasian listrik dan manual, mendukung kendali jarak jauh dan integrasi sistem otomasi. Perumahan baja tahan karat mencapai peringkat IP65, secara efektif tahan terhadap beragam lingkungan luar ruangan. Desainnya yang ringkas dan ringan memungkinkan pemasangan langsung pada tiang listrik atau platform luar ruangan. Pemutus sirkuit Lugao telah menjalani proses kontrol kualitas yang komprehensif, termasuk serangkaian pengujian tipe lengkap untuk pengujian tegangan tahan frekuensi daya dan lonjakan petir. Mereka juga telah menerima berbagai sertifikasi internasional, seperti CE dan ISO. Lugao memiliki jalur produksi otomatis dan rangkaian peralatan pengujian yang komprehensif, memastikan volume produksi yang tinggi dan kualitas yang tinggi. Setiap pemutus sirkuit menjalani lebih dari 200 siklus operasi mekanis dan pengujian kinerja sebelum meninggalkan pabrik. Lugao menawarkan layanan yang disesuaikan, merancang spesifikasi khusus untuk memenuhi kebutuhan pelanggan. Kami memelihara inventaris model standar yang memadai dan memberikan panduan pemasangan, commissioning, dan dukungan pemeliharaan seumur hidup.

Spesifikasi Teknis Pemutus Sirkuit Vakum Tegangan Tinggi ZW7

lt	Satuan	Parameter
Tegangan, parameter arus
Tegangan terukur	KV	40.5
Nilai frekuensi daya waktu singkat menahan tegangan (1 menit)	KV	95
Nilai tegangan ketahanan impuls petir (puncak)	KV	185
Nilai saat ini	A	1250,1600,2000
Nilai arus pemutusan hubung singkat	KV	25,31.5
Urutan pengoperasian yang dinilai		0-0,3s-C0-180s-C0
Nilai waktu pemutusan arus hubung singkat	kali	12
Nilai arus penutupan hubung singkat (puncak)	Itu	63.80
Nilai puncak menahan arus	Itu	63.80
Dinilai menahan arus dalam waktu singkat	Itu	25,31.5
Nilai durasi arus hubung singkat	S	4
Kecepatan pembukaan rata-rata	MS	1,5±0,2
Kecepatan penutupan rata-rata	MS	0,7±0,2
Waktu pentalan penutupan kontak	MS	＜5
Kesalahan sinkronisasi tutup (terbuka) tiga fase	MS	＜2
Waktu penutupan	MS	<150
Waktu pembukaan	MS	<60
Kehidupan mekanis	kali	10000
Tegangan operasional terukur dan tegangan pengenal sirkuit bantu	V	DC220.AC220
Resistansi DC lingkaran setiap fasa (tidak termasuk trafo)	μQ	<100
Kontak dinamis dan statis diperbolehkan memakai ketebalan	MM	3
Berat	kg	800
