GW13 Sakelar Pemutus Perangkat Perlindungan Pembumian Titik Netral

Perangkat perlindungan grounding celah titik netral transformator seri GW13 yang diproduksi oleh Lugao dirancang untuk melindungi isolasi titik netral transformator dari tegangan lebih petir, tegangan lebih switching, dan tegangan lebih frekuensi daya (sementara). Lugao memiliki peralatan produksi profesional dan pengalaman ekspor yang kaya, dan inventaris yang disimpan dapat dikirimkan dengan cepat.

Model:GW13

mengirimkan permintaan

Deskripsi Produk

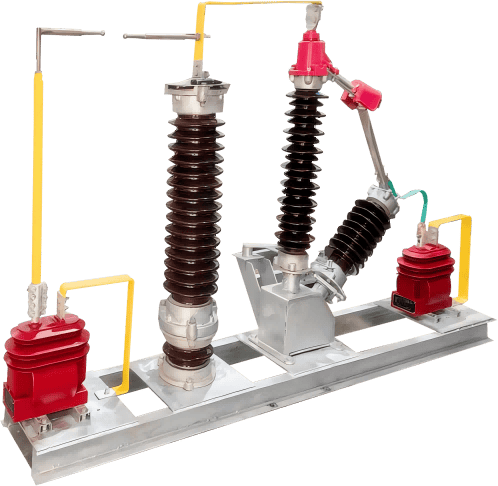

Pelindung tegangan lebih titik netral transformator seri GW13 Lugao terutama digunakan di sirkuit titik netral transformator daya 110kV dan 220kV. Mereka melindungi isolasi titik netral transformator dari kerusakan tegangan lebih dan memungkinkan transformator untuk beralih antara mode operasi titik netral yang dibumikan dan tidak dibumikan. Ketika proteksi simultan terhadap petir, frekuensi daya, dan tegangan lebih switching diperlukan, celah dan arester dapat dihubungkan secara paralel untuk proteksi. Pelindung tegangan lebih titik netral seri GW13 adalah satu set lengkap yang mengintegrasikan pemisah, arester seng oksida, celah pelepasan, dan transformator arus. Ini memiliki kapasitas termal yang tinggi dan perlindungan yang sangat baik, konfigurasi yang fleksibel, dan kemudahan penggunaan. Desain celah murni atau kombinasi pemisah dan celah pelepasan dapat dipilih untuk memenuhi kebutuhan pengguna.

Spesifikasi Teknis Perangkat perlindungan GW13

lt		Satuan	Argumen
Model produk			Lugao-gw13-110	Lugao-gw13-220
Tegangan terukur		KV	110	220
Transformator netral menahan tegangan	Petir penuh dan memotong tegangan tahan (puncak)	KV	250	400
Transformator netral menahan tegangan	Frekuensi daya 1 menit (nilai efektif)	KV	95	200
Sakelar isolasi netral	Nilai saat ini	A	630	630
Sakelar isolasi netral	Mekanisme operasi		CS14G (manual) atau CJ2 (listrik)
Arester seng oksida	Tegangan terukur (RMS)	KV	72	144
	Tegangan operasi terus menerus	KV	58	116
	Tegangan referensi DC 1mA	KV	103	205
	Tegangan sisa arus impuls petir	KV	186	320
Kesenjangan pelepasan	Kisaran jarak elektroda celah	mm	90-150	220-320
	Rentang tegangan pelepasan frekuensi daya	KV	50-83	100-166
	Tegangan pelepasan impuls 1.2/50us	KV	120-190	250-320
Transformator arus	Jenis		Resin epoksi dituangkan tipe pilar tertutup sepenuhnya 10kv
Transformator arus	Rasio transformasi		100/5.200/5.300/5.40015.50015.600/5
