GW4 Series 220KV Sakelar Imot Ikan Istir

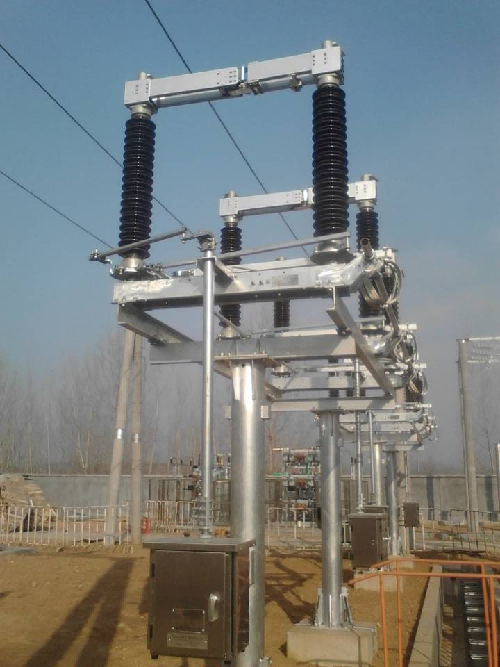

Disconnectors GW4 Series 220KV Lugao adalah kolom ganda, putaran rotary horisontal yang cocok untuk lingkungan luar, menampilkan kekuatan mekanik yang tinggi dan ketahanan korosi yang sangat baik. Disconnector 220kV ini terutama digunakan untuk isolasi sisi tegangan tinggi di gardu. Selama inspeksi atau pemeliharaan, pemutusan menciptakan istirahat yang diisolasi udara, memastikan pemisahan fisik peralatan yang terisolasi dari sistem yang berenergi. Mereka juga dapat digunakan dengan sakelar pembumian untuk penguncian keselamatan.

Model:GW4

mengirimkan permintaan

Deskripsi Produk

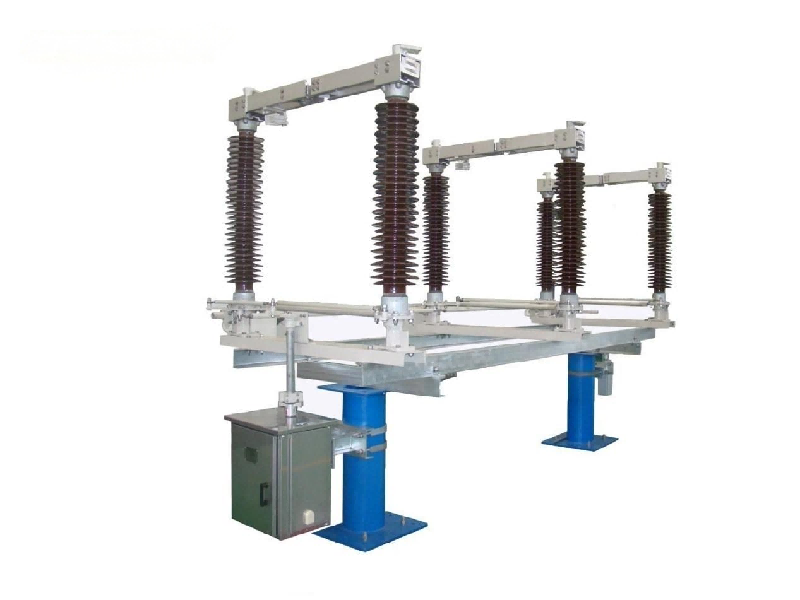

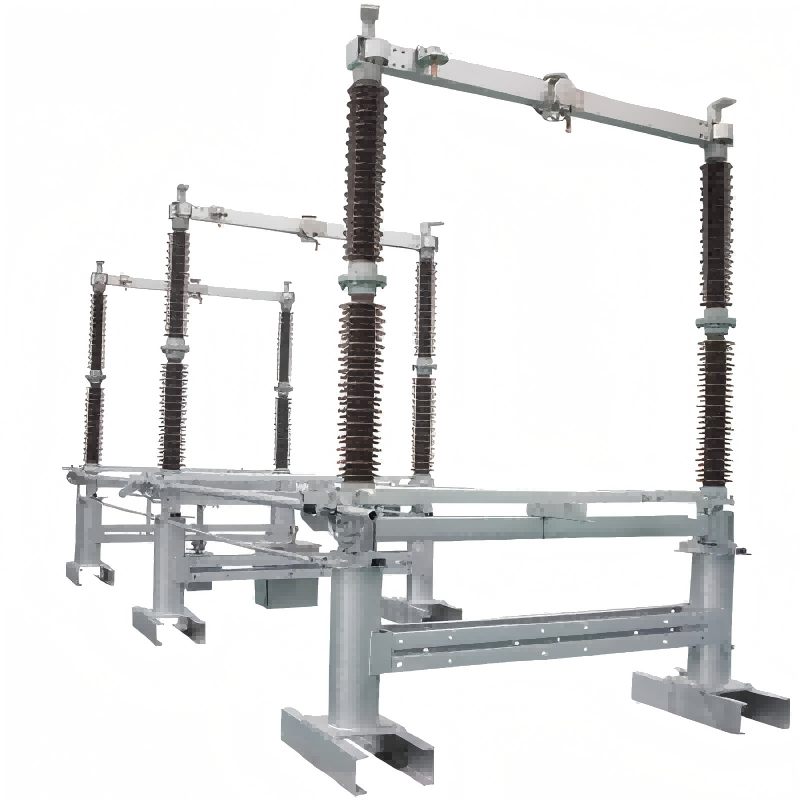

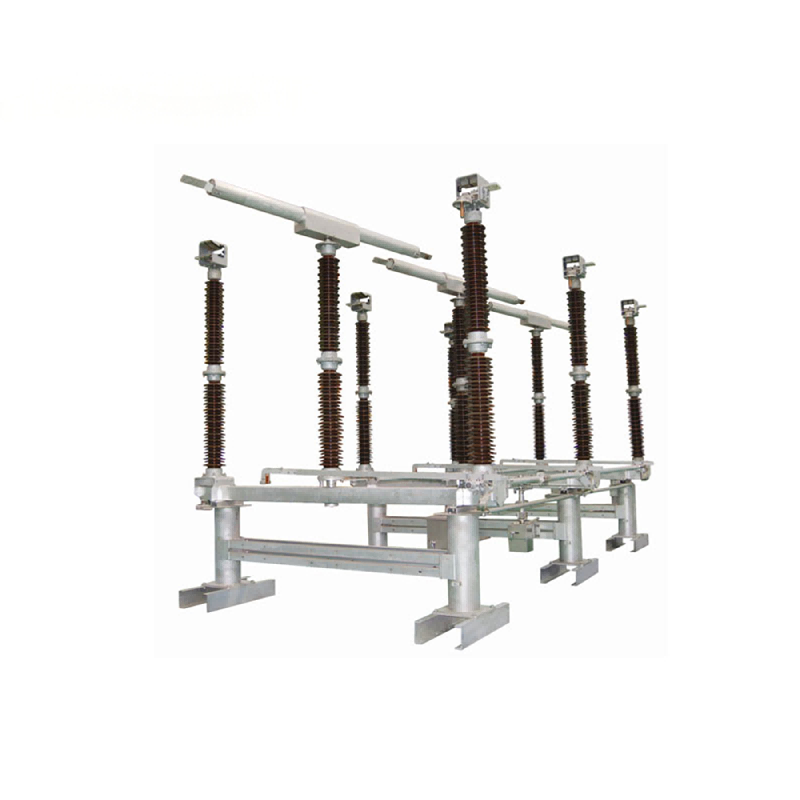

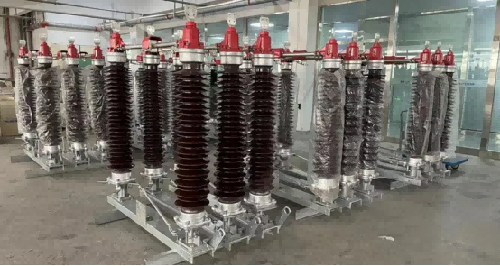

GW4 Lugao GW4 Double Horizontal Rotary Disconnector memiliki dua kolom isolasi per fase, masing-masing atasnya dengan batang konduktif. Mekanisme operasi memutar kolom isolasi, menggerakkan batang konduktif untuk membuka dan menutup pemutus sirkuit. Menambahkan sakelar pentanahan ke kedua sisi pangkalan dapat dinegosiasikan dengan Lugao. Kontak terbuat dari pelat tembaga bengkok dan dirakit dengan batang konduktif untuk pemeliharaan dan penggantian yang mudah. Cocok untuk penggunaan di luar ruangan, permukaan baja dip-dip galvanis untuk ketahanan korosi, memastikan operasi jangka panjang bahkan dalam kondisi cuaca buruk. Batang konduktif dibangun dari paduan aluminium ringan, menawarkan area disipasi panas yang besar dan kekuatan tinggi.

Seri GW4 tersedia dalam berbagai tegangan. Silakan hubungi Lugao untuk konfigurasi yang sesuai untuk aplikasi spesifik Anda.

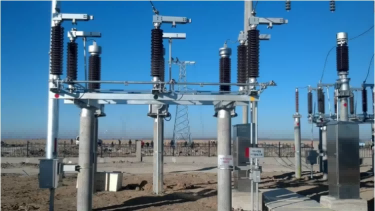

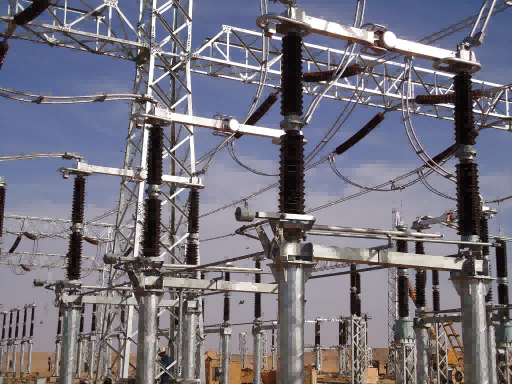

Skenario penggunaan

Parameter teknis

	Satuan	GW4-126	GW4-145	GW4-252	GW4-420
Tegangan Dinilai	Kv	126	145	252	420
Frekuensi nilai	Hz	50	50 \ 60	50 \ 60	50 \ 60
Nilai arus	A	1250 ~ 4000	1250 ~ 4000	1250 ~ 4000	1250 ~ 4000
Dinilai waktu singkat tahan saat ini dan durasi	Ka/s	31.5/3 ~ 50/3	31.5/3 ~ 50/3	31.5/3 ~ 63/3	31.5/3 ~ 63/3
Puncak Puncak Nilai Arus	Itu	80 ~ 125	80 ~ 125	80 ~ 160	80 ~ 160
